Układ samoczynnego załączania rezerwy
Prąd roboczy AC1 - 160 A
Moc robocza przy 400 VAC - 111 kVA
ATP … to seria gotowych układów samoczynnego załączania rezerwy (SZR), dostarczana jest w metalowej obudowie o stopniu ochrony IP65, ze sterownikiem typu ATL600, ze stycznikami czteropolowymi serii BF, z modułem podwójnego zasilania typu ATL DPS1 oraz wyłącznikami nadprądowymi do zabezpieczenia wejść pomiaru napięcia.
Gotowe układy SZR stosowane są do automatycznego przełączania obciążenia z sieci głównej na drugą linię sieci zapasowej lub awaryjnej i na odwrót. Oferta zawiera wykonania od 45 do 160A w oparciu o styczniki czteropolowe.

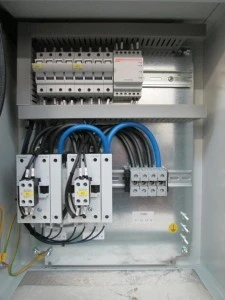

Kompletna szafa gotowa do podłączenia
• Do układów niskiego napięcia 230/400VAC
- napięcie zasilania pomocniczego: 230VAC (z linii zasilających).
• Wejścia pomiaru napięcia:
- napięcie znamionowe Ue: 100...480VAC (międzyfazowe);
- zakres pomiaru: 50...576VAC (międzyfazowe);
- zakres częstotliwości: 45...65Hz.
FUNKCJE KONTROLNE DLA OBU LINII
• kolejność faz i zanik fazy;
• napięcie minimalne i maksymalne;
• asymetria napięć;
• częstotliwość minimalna i maksymalna.
