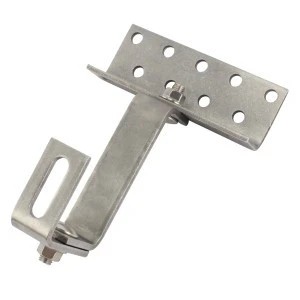

Uchwyt dachowy do mocowania szyn montażowych paneli fotowoltaicznych na dachach pokrytych dachówką ceramiczną i betonową. Gwarantuje właściwą stabilność całej konstrukcji.
Umożliwia połączenie profili z pokryciem dachowym. Uchwyt montuje się do dolnego kanału szyny przy pomocy śruby M10 z łbem sześciokątnym lub teowym oraz nakrętki kołnierzowej M10 (brak w zestawie). Dzięki wykonaniu ze stali nierdzewnej produkt jest odporny na warunki atmosferyczne, a co za tym idzie nie utraci swoich właściwości przez długie lata.
Specyfikacja:
- Symbol produktu: T2R
- Wymiary płytki montażowej: 140 x 50 x 5 mm
- Wymiary sztycy: 30 x 5 mm
- Otwory w płytce: 9 mm
- Wysokość sztycy: 50-85 mm
- Długość sztycy: 120 mm
- Otwór w sztycy: 11 x 40 mm
- Wysokość (od płytki do sztycy): 105-140 mm
- Materiał: stal nierdzewna – śrutowana
- Śruby: M10x20 ze stali nierdzewnej A2
- Nakrętki: M10 ze stali nierdzewnej A2
- Waga: 0,68 kg
Zastosowanie
Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów.
Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego.
Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:
- Na dach skośny - dachówka ceramiczna
