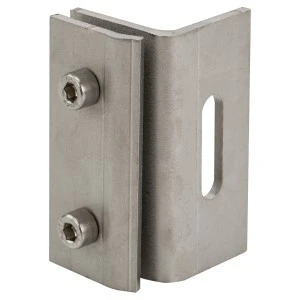

Uchwyt montażowy PV do blachy na rąbek stojący
Uchwyt dachowy do mocowania szyn montażowych paneli fotowoltaicznych na dachach pokrytych blachą na rąbek stojący. Gwarantuje właściwą stabilność całej konstrukcji. Umożliwia połączenie profili z pokryciem dachowym. Uchwyt montuje się do dolnego kanału szyny przy pomocy śruby M10 z łbem sześciokątnym lub teowym oraz nakrętki kołnierzowej M10 (brak w zestawie). Dzięki wykonaniu ze stali nierdzewnej produkt jest odporny na warunki atmosferyczne, a co za tym idzie nie utraci swoich właściwości przez długie lata.
Specyfikacja:
- Symbol produktu: R1
- Wymiary płytki montażowej: 90 x 40 x 4 mm
- Otwory w płytce: 40 x 11 mm
- Wysokość całkowita: 45 mm
- Materiał: stal nierdzewna – śrutowana
- Śruby: M8x25 ze stali nierdzewnej A2
- Nakrętki: M8 ze stali nierdzewnej A2
- Waga: 0,36 kg
Zastosowanie
Prawidłowy montaż paneli fotowoltaicznych na dachu wymaga zastosowania szeregu ściśle dopasowanych do siebie elementów. Elementy montażowe do paneli fotowoltaicznych różnią się w zależności od dachu, na którym ma znaleźć się konstrukcja. Ponadto, w przypadku dachów skośnych, elementy dobiera się również do rodzaju pokrycia dachowego. Prezentowany produkt może być użyty przy tworzeniu następujących konstrukcjach montażowych:
- Na dach skośny - blacha mocowana na rąbek stojący
