Stycznik modułowy 4P 25A 24V AC 3R 1Z R 25‑13 24V 002462331
Niezawodne i sprawdzone styczniki modułowe R
Wykorzystywane do zdalnego sterowania układami zasilania, ogrzewania, wentylacji, oświetlenia, itp. Znajdują zastosowanie w instalacjach domowych jak i przemysłowych. Kompatybilność wymiarowa z aparaturą modułową umożliwia montaż styczników w typowych obudowach rozdzielczych.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002462331
Typ produktu określony przez producenta.
R 25-13 24V
stycznik modułowy
Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.
25
Napięcie podawane na cewkę stycznika.
24
1NO, 3NC
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
2
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-40 do +60
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC 60947-4-1

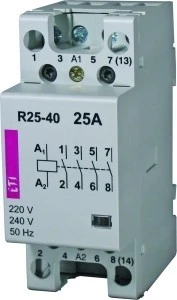

Zdjęcie produktu
Zalety produktu
- Szeroki zakres wariantów wykonania (układ styków: 2-0, 1-1, 0-2, 4-0, 1-3, 2-2, 3-1, 0-4).
- Wersje ze sterowaniem cewki 24V AC i 230V AC.
- Wyposażone we wskaźnik położenia styków głównych (zał/wył).
- Możliwość zamontowania styków pomocniczych (dla wersji 4-0, 1-3, 2-2, 3-1, 0-4).
- Możliwość plombowania zacisków z wykorzystaniem pokrywy.
- Wstawka dystansowa instalowana między stycznikami dla temperatury otoczenia (pracy) przekraczającej 40°C.
- Wysoka trwałość mechaniczna i dopuszczalna częstość łączeń.
- Niski pobór mocy cewki sterującej.
- Dostępna wersja w wykonaniu 4-biegunowym o szerokości tylko 2 modułów (R25).
Rysunek wymiarowy
