Stycznik modułowy 20A 24V AC 2Z 0R R 20‑20 24V 002461211
- Producent:ETI POLAM
- Seria produktu:ETICON
- Indeks producenta:002461211
- Indeks TIM:0002-00001-18701
- Kategoria:Styczniki modułowe
- Ocena:5/5(1 opinia)
Cena:
Niezawodne i sprawdzone styczniki modułowe R
Wykorzystywane do zdalnego sterowania układami zasilania, ogrzewania, wentylacji, oświetlenia, itp. Znajdują zastosowanie w instalacjach domowych jak i przemysłowych. Kompatybilność wymiarowa z aparaturą modułową umożliwia montaż styczników w typowych obudowach rozdzielczych.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
002461211
Typ produktu określony przez producenta.
R 20-20 24V
stycznik modułowy
Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.
20
Napięcie podawane na cewkę stycznika.
24
2NO
Szerokość aparatu wyrażona w ilości typowych modułów 18 milimetrów.
1
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-40 do +60
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC 60947-4-1

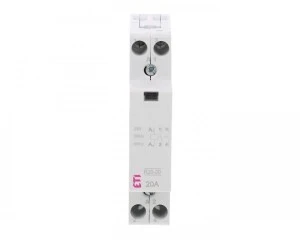

Zdjęcie produktu
Zalety produktu
- Szeroki zakres wariantów wykonania (układ styków: 2-0, 1-1, 0-2, 4-0, 1-3, 2-2, 3-1, 0-4).
- Wersje ze sterowaniem cewki 24V AC i 230V AC.
- Wyposażone we wskaźnik położenia styków głównych (zał/wył).
- Możliwość zamontowania styków pomocniczych (dla wersji 4-0, 1-3, 2-2, 3-1, 0-4).
- Możliwość plombowania zacisków z wykorzystaniem pokrywy.
- Wstawka dystansowa instalowana między stycznikami dla temperatury otoczenia (pracy) przekraczającej 40°C.
- Wysoka trwałość mechaniczna i dopuszczalna częstość łączeń.
- Niski pobór mocy cewki sterującej.
- Dostępna wersja w wykonaniu 4-biegunowym o szerokości tylko 2 modułów (R25).
Rysunek wymiarowy
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
