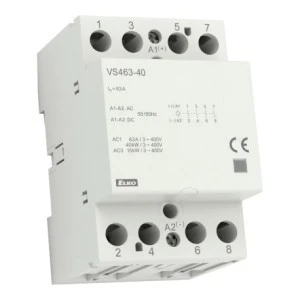

Stycznik modułowy 440V Ith 63A styki 4NO 24V ELKO
⭐⭐⭐⭐⭐
➡️ Stycznik modułowy stosowany do sterowania obwodami elektrycznymi, zwłaszcza obciążeniami rezystancyjnymi oraz trójfazowymi silnikami asynchronicznymi. Zawiera 4 styki.
➡️ Do montażu na szynie DIN lub panelu. Klasa szczelności stycznika wynosi IP20.
➡️ Specyfikacja techniczna stycznika modułowego firmy ELKO:
✔️ znamionowe napięcie izolacji (Ui): 440 V,
✔️ znamionowy prąd cieplny lth (v AC): 63A,
✔️ napięcie zasilania: 50/60 Hz,
✔️ moc łączeniowa: zakładka Pobierz,
✔️ najw. częstotl. załączeń dla maks. obciążenia: 600 załącz./godz.,
✔️ trwałość elektryczna w 230/400 V: zakładka Pobierz,
✔️ min. obciążalność: ≥ 17 V, ≥ 50 mA,
✔️ bezpieczniki przeciwzwarciowe z char. aM: 80 A,
✔️ wytrzymałość izolacji: 4 kV,
✔️ zaciski - styki:
- przewód pełny: 25 mm2,
- przewód skręcony: 16 mm2,
- maks. moment dokręcenia: 3,5 Nm,
✔️ zaciski - cewka:
- przewód pełny: 2,5 mm2,
- przewód skręcony: 2,5 mm2,
- maks. moment dokręcenia: 0,6 Nm,
✔️ sterowanie napięcia cewki: AC/DC 24V,
✔️ montaż obok siebie: maks. 2 styczniki *,
✔️ temperatura pracy: -5 ... +55 °C,
✔️ temperatura przechowywania: -30 ... +80 °C,
✔️ waga: 400 g,
✔️ wymiary: 53.3 x 84 x 60 mm,
✔️ zgodność z normami: IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 60947-5-1,
EN 61095, EN 60947-1.
*Uwaga: Jeżeli instalujesz kilka styczników tuż obok siebie, należy dodać rozpórkę modułową pomiędzy co drugi stycznik.
Dokładny opis urządzenia możliwy do pobrania w zakładce Pobierz
