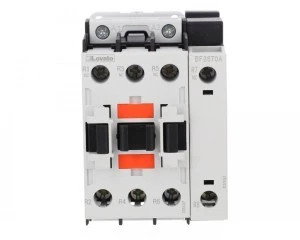

Stycznik mocy 4R 45 A AC1 cewka 230 VAC 50/60 Hz BF26T0A230

Cena:
Na zamówienie z Magazynu Zewnętrznego

Stycznik 4 polowy, 4R (4 zestyki rozwierne), 45 A AC1

Cewka 230 VAC 50/60 Hz

Zaciski śrubowe.

Podstawowe akcesoria do stycznika:

- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)

- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)

- blokady mechaniczne: BFX5000 (boczna), BFX5001 (boczna, z 2 stykami R), BFX5002 (przednia)

Znamionowe napięcie izolacji Ui IEC/EN 690V

Znamionowe napięcie udarowe Uimp 6kV

Prąd termiczny Ith 45 A

Prąd roboczy Ie
45 A AC-1 (≤40°C)
36 A AC-1 (≤55°C)
32 A AC-1 (≤70°C)
26 A AC-3 (≤440V ≤55°C)
11,5 A AC-4 (400V)

Znamionowa moc robocza AC-1 (T≤40°C)
17 kW przy 230 VAC
30 kW przy 400 VAC
37 kW przy 500 VAC
51 kW przy 690 VAC

Temperatura pracy: min. -50°C maks. +70°C

Temperatura składowania min. -60°C maks. 80°C

Trwałość mechaniczna 20 000 000 cykli

Trwałość elektryczna 1 400 000 łączeń

Pozycja montażowa normalna – płaszczyzna pionowa

Pozycja montażowa dozwolona - ±30°

Montaż - śruba/szyna DIN 35 mm

* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.

Dane techniczne

CN
8536508000
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do
230
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
230
Liczba styków głównych zwiernych
0
Znamionowy prąd pracy Ie dla AC-1, 400 V [A]
45
Liczba styków pomocniczych zwiernych
0
Wersja modułowa
Rodzaj napięcia sterowania
AC
PKWiU
27.33.11.0
Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od
230
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Znamionowy prąd pracy Ie przy AC-3, 400 V [A]
26
Liczba styków głównych rozwiernych
4
Liczba styków pomocniczych rozwiernych
0
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe

Dane logistyczne

Ean
8013975174289
Szerokość opakowania [mm]
150
Waga z opakowaniem [kg]
0.30
Wysokość opakowania [mm]
100
Długość opakowania [mm]
200
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
