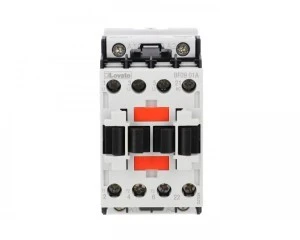

Stycznik mocy 3 polowy 9A AC3, 25A AC1
Wbudowany zestyk pomocniczy 1R
Cewka 230VAC 50/60Hz
Zaciski śrubowe.
Podstawowe akcesoria do stycznika:
- zestyki pomocnicze (montaż na styczniku): BFX1011 (1Z+1R); BFX1022 (2Z+2R)
- zestyki pomocnicze (montaż z boku stycznika): BFX1211 (1Z+1R); BFX1220 (2Z)
- blokady mechaniczne: BFX5000 (boczna), BFX5002 (przednia)
- przekaźniki termiczne: seria RF38…
Podstawowe parametry techniczne:
Znamionowe napięcie izolacji Ui IEC/EN 690V
Znamionowe napięcie udarowe Uimp 6kV
Prąd roboczy termiczny Ith 25A
Prąd roboczy Ie:
25A AC-1 (≤40°C)
9A AC-3 (≤440VAC ≤55°C)
4,9A AC-4 (400VAC)
Znamionowa moc robocza AC-3 (T≤55°C)
2,2 kW przy 230VAC
4,2 kW przy 400VAC
5,5 kW przy 500VAC
7,5 kW przy 690VAC
Znamionowa moc robocza AC-1 (T≤40°C)
9,5 kW przy 230VAC
16 kW przy 400VAC
21 kW przy 500VAC
27 kW przy 690VAC
Temperatura pracy: min. -50°C maks. +70°C
Temperatura składowania min. -60°C maks. +80°C
Trwałość mechaniczna 20 000 000 cykli
Trwałość elektryczna 2 000 000 łączeń
Pozycja montażowa normalna – płaszczyzna pionowa
Pozycja montażowa dozwolona - ±30°
Montaż - śruba/szyna DIN 35 mm
Masa 358 g
* Pozostałe parametry w karcie katalogowej, do pobrania poniżej.
