Stycznik mocy 45A 42V AC CEM25.00‑42V‑50/60HZ 004645105
- Producent:ETI POLAM
- Seria produktu:ETICON
- Indeks producenta:004645105
- Indeks TIM:0001-00000-61977
- Kategoria:Styczniki mocy AC
- Ocena:
Cena:
Niezawodne i sprawdzone styczniki powietrzne CEM
Styczniki serii CEM służą do zdalnego załączania i wyłączania silników elektrycznych oraz innych odbiorników energii elektrycznej o mocy do 560 kW (dla U=400 V kat. AC3). Dzięki dostępnym akcesoriom w postaci m.in. blokad mechanicznych, styczniki CEM znajdują zastosowanie również w układach przełączania zasilania (SZR), układach gwiazda-trójkąt i nawrotnych. Występują w różnych wielkościach gabarytowych w zależności od prądu znamionowego.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004645105
Typ produktu określony przez producenta.
CEM25.00-42V-50/60Hz
Stycznik powietrzny
Prąd znamionowy dla obciążenia indukcyjnego typu silnik klatkowy; rozruch, załączanie i wyłączanie podczas biegu.
25
Prąd znamionowy dla obciążenia nieindukcyjnego lub o małej indykcyjności typu piec oporowy.
45
11
28
Napięcie podawane na cewkę stycznika.
42
Określona w danych warunkach temperatura powietrza otaczającego kompletny łącznik. W przypadku łączników zainstalowanych wewnątrz obudowy jest to temperatura powietrza na zewnątrz obudowy.
-25 do +55
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
PN-IEC/PN-EN 60 947
,DIN VDE 0660
,DIN VDE 0660

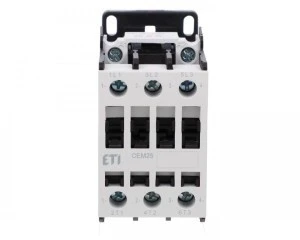

Zdjęcie produktu
Zalety produktu
- Styki pomocnicze czołowe (BCXMFE, BCXMFAE) i boczne (BCXMLE, BCXMRLE) zainstalowane bezpośrednio na ruchomej części styków głównych, zapewniają sygnalizację stanu pracy stycznika (np. do sygnalizacji stanów alarmowych).
- Maksymalna ilość styków pomocniczych (czołowe + boczne):
4 szt. dla CEM9 - CEM25,
6 szt. dla CEM32 -CEM40,
8 szt. dla CEM50-CEM105. - Blokada mechaniczna BLIME 9-105 pozwala na łączenie styczników różnej wielkości (CEM9 do CEM105). Wersja blokady BLIME 9-105 02 ma wbudowany styk pomocniczy.
- Możliwość podłączenia do zacisków cewki ochronnika przepięć BAM.
- Konstrukcja stycznika pozwala na montaż zarówno na szynie TH35, jak i na płycie montażowej (CEM9 do CEM105).
- W celu realizacji ochrony przeciążeniowej silnika istnieje możliwość bezpośredniego podłączenia do stycznika dedykowanego przekaźnika przeciążeniowego z serii RE. Przekaźnik może zostać zainstalowany niezależnie na szynie TH35 za pomocą specjalnego adaptera BFE.
- Osobna wersja styczników CEM…CN do załączania kondensatorów.
Rysunek wymiarowy
Dozwolone pozycje montażu
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
