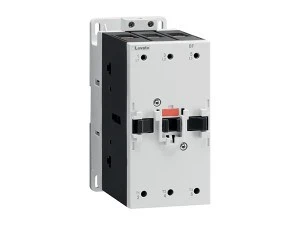

Stycznik mocy 3P 95 A AC3 cewka 100‑250 VAC/DC BF9500E230
- Producent:LOVATO
- Seria produktu:STYCZNIKI BF
- Indeks producenta:BF9500E230
- Indeks TIM:0004-00013-21789
- Kategoria:Styczniki mocy AC
- Ocena:
Stycznik mocy 3-polowy 140 A AC1, 95 A AC3
Cewka 100..250 VAC/DC
Podstawowe akcesoria:
- zestyki pomocnicze (montaż na styczniku, zaciski śrubowe): BFX1011 (1Z+1R), BFX1022 (2Z+2R), BFX1020 (2Z), BFX1002 (2R);
- zestyki pomocnicze (montaż z boku stycznika, zaciski śrubowe): BFX1211 (1Z+1R), BFX1220 (2Z), BFX1202 (2R);
- blokady mechaniczne: BFX5400 (montaż z boku stycznika), BFX5401 (montaż z boku stycznika, wbudowane 2 zestyki rozwierne 2R), BFX5403 (montaż na stycznikach)
- przekaźniki termiczne – serie RF110…
Podstawowe dane techniczne:
Prąd roboczy termiczny umowny Ith: 140 A
Prąd roboczy Ie:
140 A AC-1 (≤40°C), 115 A AC-1 (≤55°C), 100 A AC-1 (≤70°C)
95 A AC-3 (≤ 440 VAC ≤55°C)
45 A AC-4 (400V)
Znamionowa moc robocza AC-3 (T≤55°C) :
30 kW przy 230 VAC
55 kW przy 400 VAC
55 kW przy 440 VAC
90 kW przy 690 VAC
45 kW przy 1 000 VAC
Znamionowe napięcie izolacji Ui: 1 000 VAC
Znamionowe napięcie udarowe Uimp: 8 kVAC
Temperatura pracy: -40 … +70 °C
Temperatura składowania: -50 … +80 °C
