Uziemienie w gniazdku - na czym polega?
W większości nowych budynków sieć elektryczna jest wyposażona w dodatkowy przewód odpowiedzialny za uziemienie, który podnosi poziom bezpieczeństwa. Nowe gniazdka i wtyczki są również przystosowane do podłączenia przewodu uziemiającego zgodnie z normą PN-HD 60364. Czym dokładnie jest uziemienie i na czym polega jego rola w instalacji elektrycznej? Jakie rozwiązania są dostępne, gdy instalacja nie posiada przewodu uziemiającego?
Spis treści:
- Czym jest uziemienie gniazdka elektrycznego?
- Na czym polega uziemienie?
- Jak sprawdzić, czy gniazdko jest uziemione?
- Jak uziemić gniazdko elektryczne bez uziemienia?
- Jak zrobić uziemienie w starej instalacji?
- Czy gniazdko bez uziemienia jest bezpieczne?
- Czym grozi brak uziemienia?
Czym jest uziemienie gniazdka elektrycznego?
Uziemienie gniazdka elektrycznego to dodatkowy przewód (zwykle o żółto-zielonym kolorze), który tworzy bezpieczną ścieżkę dla prądu, kierując go do gruntu w przypadku awarii. Dzięki temu, w razie uszkodzenia lub przebicia izolacji, prąd przepływa przez przewód ochronny do ziemi, zmniejszając ryzyko porażenia prądem oraz zabezpieczając sprzęt przed uszkodzeniem. Jest to szczególnie ważne w przypadku urządzeń o dużej mocy, takich jak sprzęt AGD.
Norma PN-IEC 60364-5-54 określa wymagania dla przewodów ochronnych i połączeń uziemiających w instalacjach.Na czym polega uziemienie?
Uziemienie zapewnia bezpieczną drogę dla nadmiaru prądu elektrycznego, zapobiegając jego gromadzeniu się w częściach przewodzących obudowy urządzeń elektrycznych. W sytuacji awarii, takiej jak przebicie izolacji, nadmiar prądu płynie przewodem ochronnym do ziemi, co zmniejsza ryzyko porażenia oraz chroni urządzenia przed uszkodzeniem.
Działanie uziemienia opiera się na zasadzie samoczynnego wyłączenia zasilania (SWWZ), które odbywa się poprzez natychmiastowe zadziałanie wyłącznika różnicowoprądowego w przypadku upływu prądu do przewodu ochronnego. Takie zabezpieczenia są opisane w normach PN-IEC 60364.
Jak sprawdzić, czy gniazdko jest uziemione?
Uziemienie w gniazdku można sprawdzić na 4 sposoby:
- wizualna kontrola przewodów,
- test przy użyciu próbnika napięcia,
- pomiar ciągłości uziemienia za pomocą miernika uniwersalnego,
- test przy użyciu wyłącznika różnicowoprądowego (RCD) (jeśli jest zainstalowany).
Aby sprawdzić, czy gniazdko jest uziemione, można zajrzeć do puszki elektrycznej. Jeżeli w gniazdku znajdują się trzy przewody, z których jeden jest żółto-zielony, może to wskazywać na uziemienie. Należy jednak sprawdzić ciągłość połączenia z uziemieniem – profesjonalny miernik ustawiony w trybie pomiaru rezystancji pozwoli dokładnie zweryfikować, czy przewód jest skutecznie podłączony do ziemi.
Czy gniazdko musi mieć uziemienie?
Uziemienie gniazdka jest wymagane w miejscach, gdzie podłączane są urządzenia o dużej mocy lub metalowej obudowie, które mogą stwarzać zagrożenie w razie uszkodzenia izolacji. Przykładami takich urządzeń są pralka, lodówka czy piekarnik. W przypadku gniazdek przeznaczonych do mniejszych urządzeń, takich jak ładowarki czy oświetlenie, uziemienie nie jest konieczne, ale wciąż podnosi bezpieczeństwo.
UWAGA: Norma PN-HD 60364-4-41 wymaga uziemienia gniazdek w pomieszczeniach wilgotnych (łazienki, kuchnie) oraz tam, gdzie korzysta się z urządzeń o dużym zapotrzebowaniu na moc, jak sprzęt AGD. Jest to szczególnie istotne ze względu na wysoki poziom ochrony przeciwporażeniowej wymagany w takich miejscach.Czy bolec w gniazdku to uziemienie?
Bolec w gniazdku z reguły pełni rolę uziemienia. Musi być jednak prawidłowo podłączony do sieci za pomocą oddzielnych przewodów. Funkcję uziemienia mogą pełnić także metalowe blaszki ulokowane po bokach w gniazdkach schuko (Rodzaje gniazd elektrycznych i ich oznaczenia).
Jak uziemić gniazdko elektryczne bez uziemienia?
Gniazdko elektryczne, które nie ma uziemienia, najłatwiej można zabezpieczyć za pomocą wyłącznika różnicowoprądowego. To urządzenie rozłącza obwód, jeśli wypływający z niego prąd elektryczny nie będzie równy prądowi wpływającemu. Wyłączniki chronią cały obwód elektryczny i wszystkie podłączone do niego gniazdka.
Jak zrobić uziemienie w starej instalacji?

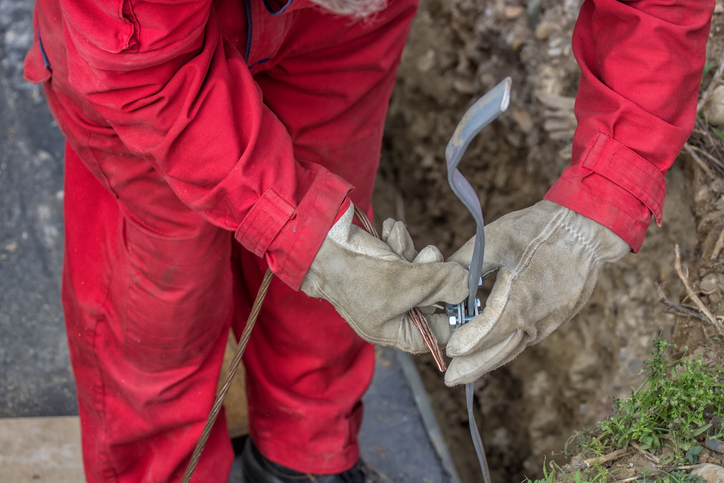

W przypadku starszych instalacji, które nie posiadają uziemienia, można zamontować wyłącznik różnicowoprądowy, który nie zastępuje uziemienia, ale stanowi dodatkową ochronę. Alternatywnie można wykonać uziemienie przez stworzenie uziomu – metalowej taśmy lub pręta zakopanego w ziemi i połączonego z instalacją elektryczną budynku.
Sprawdź też, jak zamontować gniazda, łączniki, oświetlenie i inne akcesoria.
Czy gniazdko bez uziemienia jest bezpieczne?
Gniazdko bez uziemienia może być bezpieczne tylko w przypadku podłączania urządzeń o niskiej mocy i małym ryzyku awarii. Podłączanie urządzeń o dużej mocy (np. pralki, lodówki) do gniazdek bez uziemienia jest ryzykowne i może prowadzić do uszkodzenia sprzętu lub porażenia w razie awarii. Zalecane jest unikanie podłączania urządzeń AGD do gniazdek bez uziemienia.
Czym grozi brak uziemienia?
Brak uziemienia zwiększa ryzyko porażenia prądem i uszkodzenia sprzętu w przypadku przebicia lub zwarcia. Instalacje bez uziemienia są również bardziej narażone na uszkodzenia, szczególnie przy dużym obciążeniu. W skrajnych przypadkach, gdy urządzenie ulegnie awarii, może dojść do lekkiego porażenia osoby dotykającej jego obudowy, co jest szczególnie niebezpieczne w przypadku sprzętów o dużej mocy.
UWAGA: Artykuł jest omówieniem podstawowych informacji o uziemieniu gniazd elektrycznych. Pracą w instalacji elektrycznej powinien zawsze zajmować się elektryk z uprawnieniami bazujący na swojej wiedzy i doświadczeniu.Najczęściej zadawane pytania - FAQ
Do jakich instalacji można montować gniazdka z uziemieniem?
Gniazdka z uziemieniem można podłączać do instalacji wyposażonej w trzy przewody lub sieci starszego typu z dwoma przewodami. W tym drugim przypadku miejsce na przewód uziemiający pozostaje puste.
Uziemienie w gniazdkach domowych nie jest obowiązkowe, jednak warto je mieć. Gniazdka prawidłowo zamontowane do sieci uziemiającej zwiększają bezpieczeństwo domowników i sprzętu elektrycznego.
Jak rozpoznać uziemioną wtyczkę?
Wtyczki z uziemieniem mają otwór lub metalową blaszkę, które pasują do bolca w gniazdku uziemiającym.
Czy różnicówka działa bez uziemienia?
Wyłącznik różnicowoprądowy zapewnia dodatkową ochronę, ale bez uziemienia jego skuteczność może być ograniczona. Wyłącznik reaguje na różnice w prądzie, jednak nie zapewnia pełnej ochrony przed porażeniem.
