Niezawodne połączenie przewodów za pomocą złączek i bloków rozdzielczych SIMBLOCK


Artykuł sponsorowanyArtykuł sponsorowany
Artykuł sponsorowany


Złączki szynowe gwintowe, bloki rozdzielcze oraz zaciski izolowane Simblock podbijają polski rynek elektrotechniczny. Co wyróżnia tę markę oferowaną przez SIMET? Dopracowane szczegóły, ergonomia, trwałość połączenia przewodów, dbałość o bezpieczeństwo montera to zalety, na które zwracają uwagę instalatorzy.

Spis treści:

  1. Złączki szynowe gwintowe STB
  2. Bloki rozdzielcze uniwersalne SUB
  3. Bloki rozdzielcze odgałęźne SCB
  4. Bloki rozdzielcze dystrybucyjne SDB
  5. Zaciski izolowane SBB

Złączki szynowe gwintowe STB

Złączki szynowe gwintowe STB mają zastosowanie do łączenia przewodów aluminiowych i miedzianych o przekrojach od 6 - 300 mm2. Na trwałość połączenia przewodów mają wpływ wkręty na klucz imbusowy wyposażone w drobnozwojny gwint, dzięki czemu zwiększona jest siła docisku. W złączkach STB 95, STB 185, STB 300 znajduje się dodatkowe złącze pomiarowe, dzięki któremu można kontrolować stan połączenia przewodów.

Do każdej ze złączek można zakupić osłony przeciwpyłowe OSTB z miejscem na umieszczenie oznaczenia (nazwa handlowa osłon: OSTB 50, OSTB 95, OSTB 185, OSTB 300). Ponieważ wszystkie złączki STB prócz STB 50 mają dodatkowe złącze pomiarowe, również dedykowane osłony od OSTB 95 wzwyż posiadają otwór umożliwiający dojście do tego złącza.

Zalety złączek gwintowych STB:

  • obudowa skonstruowana w sposób umożliwiający lepsze odprowadzenie ciepła,
  • podczas dokręcania przewodu złączka nie wygina się,
  • wzmocniony docisk niepozwalający na przesunięcie się złączki na szynie,
  • płaskie i kulowe zakończenie śruby dociskowej zapobiega uszkodzeniu przewodu w trakcie dociskania,
  • możliwość montażu przewodu litego, sektorowego, wielożyłowego lub elastycznego,
  • obudowa chroni przed przypadkowym dotknięciem palcem części czynnych.

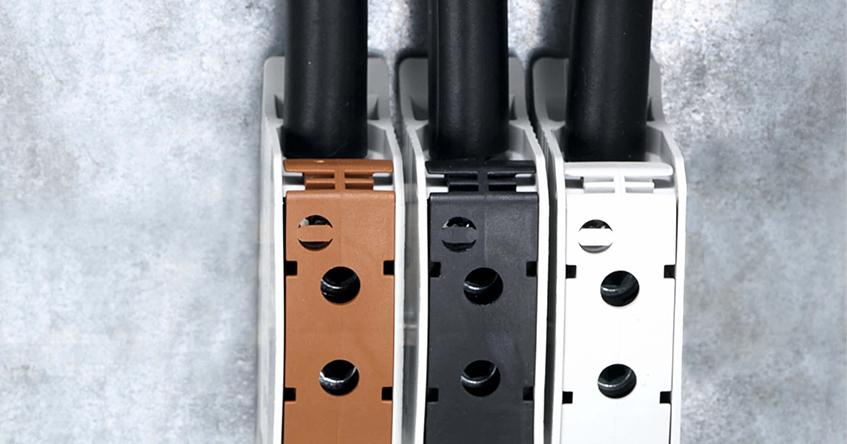

Złączki szynowe gwintowe STB
Złączki szynowe gwintowe STB

Bloki rozdzielcze uniwersalne SUB

Bloki rozdzielcze uniwersalne SUB łączą przewody (aluminiowe, miedziane) o przekrojach od 2,5 mm2 do 185 mm2. Dzięki przezroczystej osłonie można kontrolować poprawność podłączenia przewodów. Rdzeń wykonany z mosiądzu przystosowany do pracy o napięciu 1000 V AC / 1500 V DC.

Zalety bloków rozdzielczych uniwersalnych SUB:

  • opcja rozszerzenia bloku o kolejny blok i dodatkowe wyjścia za pomocą mostków łączeniowych,
  • możliwość podłączenia zarówno przewodu, jak i szynoprzewodu,
  • mocne dokręcenie przewodu dzięki wkrętowi dociskowemu na klucz imbusowy
  • lżejszy od produktów konkurencyjnych,
  • obudowa chroniąca przed przypadkowym dotknięciem palcem części czynnych.

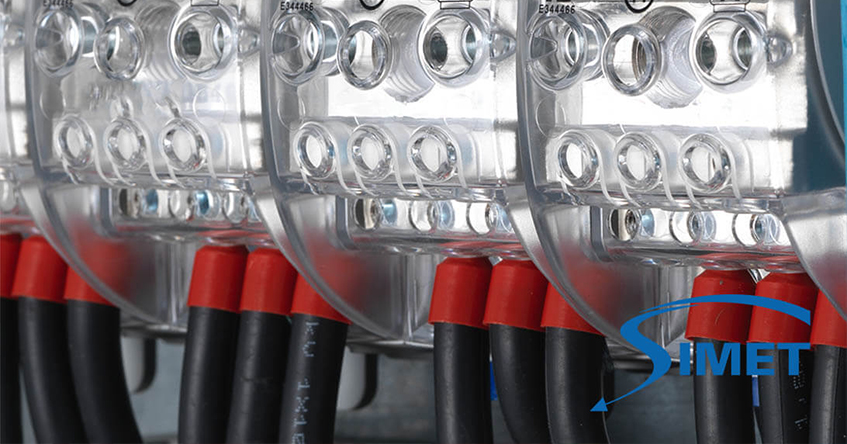

Bloki rozdzielcze uniwersalne SUB
Bloki rozdzielcze uniwersalne SUB

Bloki rozdzielcze odgałęźne SCB

Za pomocą bloków SCB (SCB 25, SCB 35 oraz SCB 25-5X) można łączyć przewody aluminiowe oraz miedziane o przekrojach od 2,5 mm2 do 70 mm2. Ogromną zaletą produktu jest szerokość, która wynosi w przypadku SCB 25 jedynie 17,8 mm. Pozwala to na oszczędność miejsca i możliwość zamocowania większej ilości bloków w szafach przyłączeniowych lub rozdzielnicach.

Zalety bloków rozdzielczych odgałęźnych SCB:

  • opcja łączenia bloków w szereg,
  • model SCB 25-5X umożliwia montaż bloku w pionie oraz poziomie na szynie TS 35,
  • podwójne połączenie śrubowe zabezpiecza docisk przewodu,
  • konstrukcja zapobiegająca wypadaniu wkrętów,
  • mieści się w maskownicy rozdzielnicy (rozdzielni),
  • obudowa chroniąca przed przypadkowym dotknięciem palcem części czynnych.

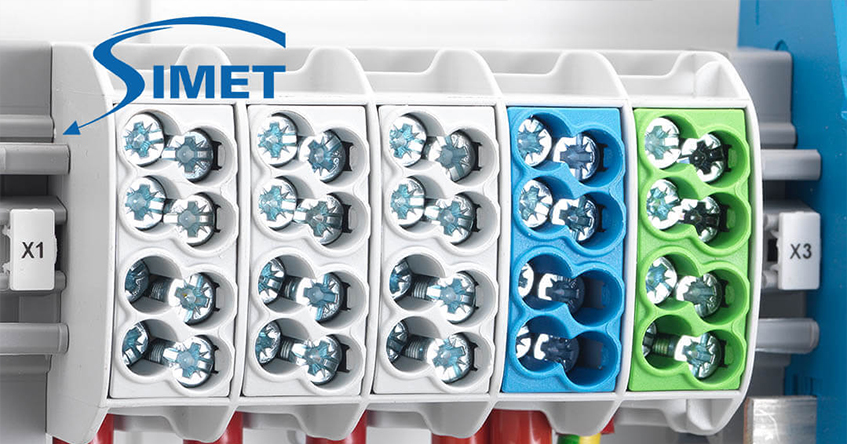

Bloki rozdzielcze odgałęźne SCB
Bloki rozdzielcze odgałęźne SCB

Bloki rozdzielcze dystrybucyjne SDB

Bloki SDB łączą przewody o przekrojach od 2,5 mm2 do 70 mm2. SDB 100 można zamontować zarówno w poziomie, jak i pionie, natomiast boczne zaczepy umożliwiają układanie w dowolne sekcje. SDB 200 przystosowany jest do pracy o napięciu 1000 V AC / 1500 V DC.

Zalety bloków rozdzielczych odgałęźnych SDB:

  • podwójne wejście umożliwia rozbudowę bloku poprzez przewód elastyczny,
  • dwa przekroje aż do 70 mm2,
  • kompaktowe wymiary bloku,
  • obudowa chroniąca przed przypadkowym dotknięciem palcem części czynnych.

Bloki rozdzielcze dystrybucyjne SDB
Bloki rozdzielcze dystrybucyjne SDB

Zaciski izolowane SBB

Ostatnią grupą produktów marki SIMBLOCK są zaciski izolowane SBB wykonane z materiału nierdzewnego. Ich cechą wyróżniającą jest możliwość zainstalowania na szynie prądowej z przyłączeniem do niego dwóch przewodów naraz. Zaletą jest także bezproblemowa i szybka instalacja. Obudowa zabezpiecza instalatora przed dotknięciem części znajdującej się pod napięciem. Zaciski SBB mocujemy na szynie zbiorczej Cu min. 10 mm, o wysokości 3-10mm.

Wszystkie produkty SIMBLOCK posiadają certyfikaty, takie jak FI czy VDE, deklaracje zgodności CE, RoHS, REACH. Po więcej zapraszamy na www.simet.pl

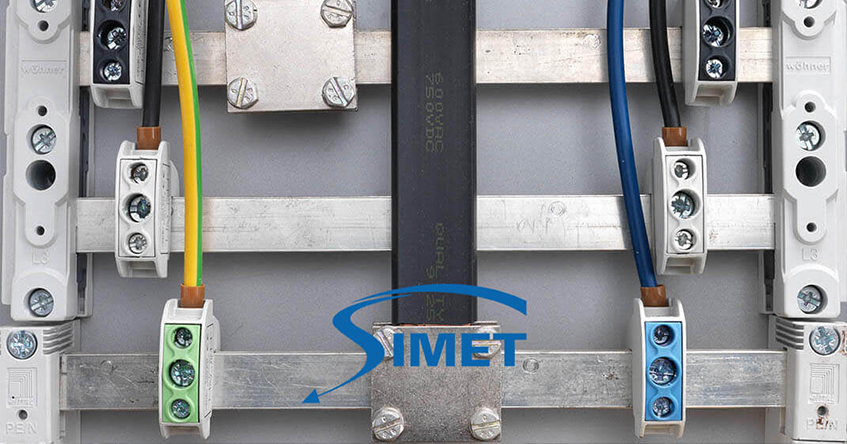

Zaciski izolowane SBB
