Sterownik rolet 230V biały 50‑60Hz śruba IP20 STR‑22

  • Indeks producenta:STR-22
  • Indeks TIM:1131-131AA-FF002
  • Ocena:
Cena:
Na zamówienie od TIM

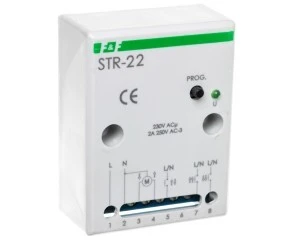

Sterownik rolet STR-22

Opis produktu

Jednoprzyciskowy sterownik do rolet
Montaż natynkowy lub w kasecie rolety

Sterownik rolet STR-22 przeznaczony jest do sterowania roletami (góra-dół) lub innymi obiektami (np. bramy) napędzanymi silnikiem elektrycznym. Lokalne i centralne sterowanie roletami.

Sterownik do rolet może pracować jako urządzenie samodzielne przeznaczone do opuszczania lub podnoszenia jednej rolety. Możliwe jest również łączenie sterowników do rolet w grupy ,co pozwala na centralne sterowanie wieloma roletami.


Jak działa sterownik do rolet?

Zasilanie sterownika do rolet sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

Wejścia sterujące sterownika rolet

Sterowanie lokalne - przycisk podłączony do zacisku 5 sterujący jedną roletą.
- w górę (otwarcie) / w dół (zamknięcie)
Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w kierunku przeciwnym do ostatnio wykonywanego (po podączeniu sterownika do zasilania pierwszy ruch powoduje zamknięcie rolety). Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety. Ponowne naciśnięcie przycisku lokalnego powoduje ruch rolety w przeciwnym kierunku.
Sterowanie centralne - wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 7 i 8 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.
- wszystkie w górę; - wszystkie w dół
Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA!
Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.

Dane techniczne

CN
85364900
Sposób montażu
Montaż natynkowy
Materiał
Tworzywo sztuczne
Wykończenie powierzchni
Matowy
Stopień ochrony (IP)
IP20
Z programem astronomicznym
Przezroczysty
Zabezpieczenie powierzchni
Inne
Z podłączeniem do czujnika jasności
Zintegrowany wyłącznik czasowy
Przystosowany do czujnika deszczu
Zabezpieczenie przed niepożądanym zamknięciem/zatrzaśnięciem
Zakres częstotliwości [MHz] do
60
Autonomia / rezerwa chodu [h]
0
PKWiU
27.12.24.0
Sposób mocowania
Montaż śrubowy
Rodzaj materiału
Tworzywo termoplastyczne
Kolor
Biały
Generator losowy
Z funkcją pamięci
Bezhalogenowe
Konfiguracja elementów
Inne
Wejście modułów dodatkowych
Przystosowany do czujnika wiatru
Ze złączem do czujnika stłuczenia szyby
Zakres częstotliwości [MHz] od
50
Napięcie znamionowe [V]
230
Maksymalna moc łączeniowa [W]
460

Dane logistyczne

Ean
5908312591559
Szerokość opakowania [mm]
50
Waga z opakowaniem [kg]
0.10
Wysokość opakowania [mm]
30
Długość opakowania [mm]
70
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
