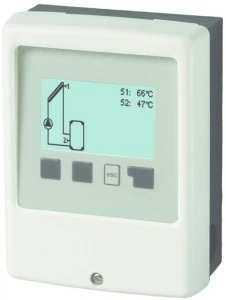

Sterownik solarny STDC umożliwia szybki wgląd w aktualne wartości pomiarowe. Ocena i nadzorowanie urządzenia odbywa się m.in. przez statystykę graficzną. Natomiast kontrola funkcjonalna i analiza graficzna systemu dla statystyk pokazujących ilości ciepła i godziny pracy systemu możliwa jest dzięki pamięci długoterminowej.
Sterownik solarny STDC obsługiwany jest poprzez 4 przyciski, które w zależności od sytuacji spełniają określone funkcje. Podczas wprowadzania danych serwisowych lub odczytywania wartości pomiarowych na wyświetlaczu, oprócz informacji pomocniczych, są wyświetlane poglądowe grafiki.
Sterownik solarny STDC jest dostępny w zestawie z 2 czujnikami temperatury PT1000, jednak istnieje możliwość podpięcia dodatkowego czujnika.
Zdefiniowane warianty hydrauliczne w STDC:
Sterownik solarny STDC posiada 9 zdefiniowanych wariantów hydraulicznych:
- solar z zasobnikiem
- solar z basenem
- kocioł (kominek) na paliwo stałe z zasobnikiem
- przeładowanie zasobników
- funkcja termostatu
- dodatkowe źródło zasilania
- uniwersalny regulator Delta T
- solar z wymiennikiem ciepła i z basenem
- zawór regulujący (stopowy)
Sterownik solarny STDC – dane techniczne
- 2 czujniki temperatur PT1000 (w zestawie)
- możliwość podłączenia dodatkowego czujnika (3 wejścia)
- aktualne wartości pomiarowe (np. wskazania pracy pompy)
- 4 miękkie przyciski
- czytelny, podświetlany graficzny wyświetlacz (128×64 piksele)
- różne wersje językowe, w tym polska, angielska, niemiecka
- zakres pomiaru: od -40 do 300 stopni Celsjusza
- obudowa wykonana z trwałego i estetycznego tworzywa
- wymiary łączne: wysokość 115 mm x 86 mm x 45 mm
- zegar czasu rzeczywistego (działa do 24 godzin bez zasilania zewnętrznego)
- możliwość włączenia blokady menu – pozwala to zapobiec niechcianym lub przypadkowym zmianom ustawień
- funkcja antylegionella poprzez solar
Połączenia:
- 3 wejścia czujników temperatury Pt1000
- 1 przekaźnik lub 1 wyjście PWM/0-10V
Instalacja i montaż
Sterownik można zamontować na ścianie lub zintegrować z grupą pompową, a dzięki kompaktowej i estetycznej obudowie, STDC jest dyskretny. W instrukcji instalacji i obsługi zostały przedstawione schematy połączenia elektrycznego, analogicznie do zdefiniowanych wariantów hydraulicznych.
Zestaw zwiera:
Sterownik solarny STDC, 2 czujniki PT1000, system mocujący, zapasowy bezpiecznik, instrukcję użytkowania.
