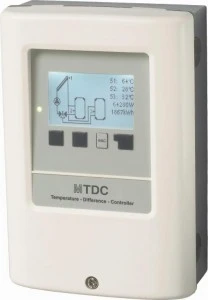

Sterownik regulator solarny MTDC 16305

Regulator różnicowo-temperaturowy MTDC obsługuje dwa typy kolektorów słonecznych: próżniowe oraz płaskie. Sterownik ma zastosowanie w różnych wariantach hydraulicznych – do regulatora mogą zostać podłączone w zależności od potrzeb dwa zestawy składające się maksymalnie z 10 kolektorów łącznie i/lub 1-2 zasobniki albo basen. Dodatkowo istnieje możliwość swobodnego wykorzystania wolnego wyjścia przekaźnikowego.

W menu dostępnych jest kilka opcji. Oprócz podstawowych, takich jak odczyt i analiza, sterownik umożliwia m.in. ustawić program regulacji obrotów pomp i priorytet obiegu, zabezpieczyć instalację przed przegrzaniem, a także schłodzić czy wypłukać ją. Aktualne pomiary wyświetlane są na regulatorze w dwóch trybach do wyboru: tekstowym z pomocnymi opisami oraz graficznym. Ponadto regulator MTDC pozwala analizować statystyki pod kątem ilości ciepła i godzin pracy systemu, dzięki pamięci długoterminowej. W opcjach dostępna jest także pamięć błędów zawierająca datę oraz ich opis.

Podczas pierwszego uruchomienia regulatora MTDC asystent konfiguracji pomaga ustawić wymagane opcje zgodnie z zalecaną kolejnością.

Zdefiniowane warianty hydrauliczne w MTDC:

Istnieje możliwość podłączenia sterownika MTDC do 25 bazowych układów solarnych o zróżnicowanej wielkości i skomplikowaniu. Przykładowe warianty:

• solar z zasobnikiem
• kocioł (kominek) na paliwo stałe z zasobnikiem
• solar 2 zasobniki 2 pompy
• solar z dwoma zasobnikami ładowanymi szeregowo - 2 pompy
• solar zasobnikiem i przepływowym podgrzewaczem c.w.u.
• solar z basenem kąpielowym
• solar z zasobnikiem i kominkiem
• solar z zasobnikiem i basenem
• solar z basenem i wymiennikiem basenowym
• solar z zasobnikiem system chłodzenia
• solar z zasobnikiem c.w.u chłodzenie przez c.o.
• solar z zasobnikiem c.w.u chłodzenie szeregowe
• termostat
• zawór regulujący
• uniwersalny regulator ΔT

Sterownik solarny MTDC – dane techniczne

• czytelny, podświetlany wyświetlacz o rozdzielczości 128×64 piksele;
• 4 duże przyciski;
• klasa szczelności IP 40;
• wymiary: 163 x 110 x 51 mm;
• zegar czasu rzeczywistego z podtrzymaniem bateryjnym do 24 godzin;
• menu w języku polskim (do wyboru także inne wersje językowe);
• obudowa wykonana z trwałego i estetycznego tworzywa
• kilka opcji montażu: naścienny, w tablicy sterowniczej lub przy grupie pompowej.

Podłączenia:

• 3 wejścia do czujników temperatury, w tym czujnik obiegu solarnego oraz czujnik CWU;
• 2 wyjścia - przekaźnik mechaniczny (włącz / wyłącz)
• 1 wyjście sterujące PWM (0-10 V)

Instalacja i montaż

Sterownik można zamontować na ścianie lub zintegrować z grupą pompową, a dzięki kompaktowej i estetycznej obudowie, STDC jest dyskretny. W instrukcji instalacji i obsługi zostały przedstawione schematy połączenia elektrycznego, analogicznie do zdefiniowanych wariantów hydraulicznych.

Zestaw zwiera:

Sterownik solarny MTDC, 3 czujniki PT1000, system mocujący, zapasowy bezpiecznik, instrukcję użytkowania.
