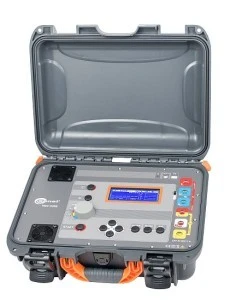

Silnoprądowy miernik impedancji pętli zwarcia /+ certyfikat kalibracji/ MZC‑320S

Pomiar napięć (True RMS)

Zakresy wyświetlania	Rozdzielczość	Błąd podstawowy
0...550 V	1 V	±(2% w.m. + 2 cyfry)

• zakres częstotliwości: DC, 45...65 Hz
• impedancja wejściowa woltomierza: >200 kΩ

Pomiar częstotliwości (dla napięć w zakresie 95...550 V)

Zakresy wyświetlania	Rozdzielczość	Błąd podstawowy
45,0...65,0 Hz	0,1 Hz	±(0,1% w.m. + 1 cyfra)

Pomiar parametrów pętli zwarcia dużym prądem (4p, I_max=300 A)

Silnoprądowy pomiar impedancji pętli zwarcia Z_S:
zakres pomiarowy wg PN-EN 61557: 7,2 mΩ...1999 mΩ

Zakresy wyświetlania	Rozdzielczość	Błąd podstawowy
0...199,9 mΩ	0,1 mΩ	±(2% w.m. + 2 mΩ)
200...1999 mΩ	1 mΩ

Zakresy wyświetlania rezystancji R_S i reaktancji X_S pętli zwarcia

Zakresy wyświetlania	Rozdzielczość	Błąd podstawowy
0...199,9 mΩ	0,1 mΩ	±(2% w.m. + 2 mΩ) wskazania impedancji dla danego pomiaru
200...1999 mΩ	1 mΩ

Wskazania prądu zwarciowego
Zakres pomiarowy wg PN-EN 61557:

• dla U_n = 230 V 115,0 A...32,0 kA
• dla U_n = 400 V 200 A...55,7 kA
• dla U_n = 500 V 250 A...69,4 kA

Zakresy wyświetlania	Rozdzielczość	Błąd podstawowy
115,0...199,9 A	0,1 A	Obliczany na podstawie błędu dla pętli zwarcia
200...1999 A	1 A
2,00...19,99 kA	0,01 kA
20,0...199,9 kA	0,1 kA
200 kA...*	1 kA

* 230 kA dla U_L-N
400 kA dla U_L-L

Pomiar parametrów pętli zwarcia prądem standardowym (2p, I_max=30 A)

Pomiar napięcia dotykowego U_ST i rażeniowego U_T

Zakres	Rozdzielczość	Błąd podstawowy
0...100 V	1 V	±(10% w.m. + 2 cyfry)

Pomiar impedancji pętli zwarcia Z_S:
zakres pomiarowy wg PN-EN 61557: 0,13 Ω...199,9 Ω dla przewodów 1,2 m

Zakresy wyświetlania	Rozdzielczość	Błąd podstawowy
0,00...19,99 Ω	0,01 Ω	±(2% w.m. + 3 cyfry)
20,0...199,9 Ω	0,1 Ω	±(3% w.m. + 3 cyfra)

Pomiar rezystancji R_S i reaktancji X_S pętli zwarcia

Zakres wyświetlania	Rozdzielczość	Błąd podstawowy
0,00...19,99 Ω	0,01 Ω	±(2% w.m. + 3 cyfry) wskazania impedancji dla danego pomiaru
20,0...199,9 Ω	0,1 Ω	±(3% w.m. + 3 cyfry) wskazania impedancji dla danego pomiaru

Wskazania prądu zwarciowego

Zakres wyświetlania	Rozdzielczość	Błąd podstawowy
1,150...1,999 A	0,001 A	Obliczany na podstawie błędu dla pętli zwarcia
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 kA	0,01 kA
20,0...40,0 kA	0,1 kA

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557;
• kategoria pomiarowa: IV 600 V wg PN-EN 61010-1;
• stopień ochrony obudowy wg PN-EN 60529: IP20 (IP67 przy zamkniętej obudowie).

Pozostałe dane techniczne:

• zasilanie miernika: wbudowany akumulator Li-Ion 7,2 V/8,8 Ah;
• rezystor ograniczający prąd:
  • dla pomiaru 4p: 1,8 Ω;
  • dla pomiaru 2p: 9,4 Ω dla U≤253 V, 19 Ω dla U>253 V;
• ilość pomiarów pętli zwarcia: min. 2000 (4/min.);
• współczynnik temperaturowy:±0,1% wartości mierzonej /°C;
• wymiary: 390 mm x 310 mm x 170 mm;
• waga: 6,6 kg.

Nominalne warunki użytkowania:

• temperatura pracy: 0...+40 °C.
