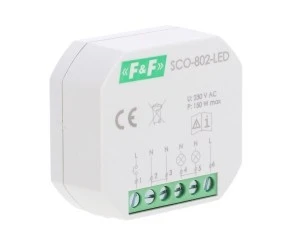

Ściemniacz oświetlenia SCO‑802‑LED

Ściemniacz do oświetlenia LED SCO-802-LED 230V

Opis produktu

Zastosowanie: ściemnialne oświetlenie LED

Montaż: puszka podtynkowa Ø 60

Max moc podłaczonych lamp: 150 W

Ściemniacz oświetlenia LED z pamięcią ustawień natężenia oświetlenia, z funkcją Softstart

Uniwersalny ściemniacz do światła SCO-802-LED przeznaczony jest do regulacji jasności ściemnianych źródeł światła¹ . Polecamy do ściemnialnego oświetlenia LED, o mocy do 150 W².

Właściwości ściemniacza światła LED SCO-802

• Ściemniacz LED montujemy w puszce instalacyjnej o średnicy ø 60 mm;
• Można go podłączyć do każdej instalacji. Zarówno trójprzewodowej, jak i dwuprzewodowej, bez dostępnego przewodu neutralnego w puszce;
• Do włączania, wyłączania i regulacji jasności światła wykorzystujemy dowolny przycisk chwilowy. Także przycisk podświetlany;
• Ściemniacz uniwersalny LED SCO-802 posiada pamięć ustawionego poziomu jasności. Również w przypadku zaniku i powrotu zasilania;
• Uniwersalny ściemniacz oświetlenia płynnie rozjaśnia i wygasza światło;
• Programowanie minimalnego poziomu jasności. Eliminuje to zjawisko migania lamp LED przy niskich poziomach jasności;
• Wbudowane zabezpieczenie termiczne, które zapobiega przeciążeniu ściemniacza LED.

¹ Warunkiem poprawnej pracy ściemniacza światła LED jest podłączenie ściemnianych źródeł światła. Informacja o możliwości regulacji jasności znajduje się na opakowaniu lub w instrukcji źródła światła. Często jest ona przedstawiana w postaci jednego z dwóch poniższych symboli:




Sporadycznie może się zdarzyć, że wybrana lampa nie będzie poprawnie współpracować ze SCO-802 LED. Jest to związane ze znaczną różnorodnością konstrukcji ściemnianych lamp LED. Do typowych objawów takich przypadków zaliczyć można niski zakres regulacji i migotanie światła. W związku z powyższym zalecane jest przeprowadzenie próby przed zamontowaniem ściemniacza.

² Wartość orientacyjna. Graniczna wartość mocy uzależniona jest od konstrukcji oraz jakości podłączonych źródeł światła. W rzeczywistości może być znacząco niższa od podanej wartości.

Jak działa ściemniacz światła LED?

Pracą ściemniacza sterujemy za pomocą przycisku chwilowego. Przycisk podłączony jest do wejścia sterującego ściemniacza³.

Krótkie naciśnięcie załącza lub wyłącza oświetlenie LED. Długie naciśnięcie to płynne⁴ rozjaśnianie lub ściemnianie światła LED. Kolejne długie naciśnięcie przycisku zmienia kierunek działania:
rozjaśnianie → ściemnianie lub ściemnianie → rozjaśnianie.

Poziom jasności zmienia się do momentu osiągnięcia minimum lub maksimum. Dalsze trzymanie przycisku nie powoduje wtedy żadnych zmian w jasności światła. Natomiast przy maksimum kolejne długie naciśnięcie spowoduje ściemnianie światła. Analogicznie po osiągnięciu wartości minimalnej długie naciśnięcie przycisku rozjaśni światło.

Poziom jasności ustawiony długim naciśnięciem przycisku zachowywany jest w pamięci nieulotnej ściemniacza. Włączenie światła krótkim naciśnięciem przycisku przywraca ustawiony wcześniej poziom jasności.

³ Jeżeli ustawiony jest niski poziom jasności, to w momencie załączenia może nastąpić efekt mocniejszego rozjaśnienia światła. Następnie jasność światła obniża się do ustawionej wartości. Ma to na celu zapewnienie prawidłowego uruchomienia lamp LED. Światło załącza się w sposób płynny w czasie ok. 0,5÷1 sekundy.
⁴ Czas przejścia od wyłączenia do pełnego poziomu jasności przy długim naciśnięciu przycisku wynosi około 10 s. Rzeczywista charakterystyka rozjaśniania/ściemniania uzależniona będzie od konstrukcji źródeł światła. Może zdarzyć się, że proces ten nie będzie płynny. Np. w początkowym zakresie regulacji następować będą duże zmiany poziomu jasności, a w końcowym bardzo małe.
