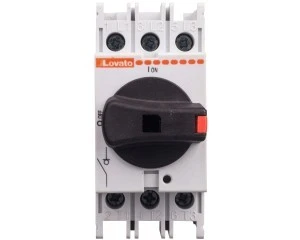

Rozłącznik izolacyjny 3P 16A GA016A

Cena:
Ikona o nazwie IconStockAvailable
7 szt.
Ikona o nazwie IconShippingAvailable
Wysyłka w 24h

Rozłącznik izolacyjny 3P 16A

Pokrętło czarne, przełączanie bezpośrednie, blokada w pozycji 0 bez dodatkowych akcesoriów.

Montaż śrubami do płyty montażowej lub na szynie 35mm (IEC/EN/BS 60715)

W celu uzyskania wersji do przełączania na drzwiach obudowy należy zastosować jeden z trzpieni GXA7… oraz pokrętło z serii GAX6… (szczegółowe informacje na temat doboru znajdują się w katalogu).

Charakterystyka robocza:

– prąd termiczny Ith AC21A (≤690VAC) – 16A

– prąd znamionowy łączeniowy Ie AC22A (≤690VAC) AC23A (≤415VAC) – 16A

- znamionowa moc łączeniowa AC23A – 7,5 kW przy 400VAC, 11kW przy 690VAC

– napięcie znamionowe izolacji Ui: 1000V

– znamionowe napięcie udarowe Uimp: 8Kv

- znamionowy prąd zwarciowy – 10kA rms

– trwałość elektryczna w kategorii AC21A: 100 000 cykli

– trwałość mechaniczna: 100 000 cykli

- temperatura pracy: -25…+50oC

- temperatura składowania: -40…+50oC

Dane techniczne

CN
8536508000
Typ
Połączenie śrubowe
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
16
Znamionowy warunkowy prąd zwarciowy Iq [kA]
10
Liczba styków pomocniczych przełącznych
0
Wbudowany napęd silnikowy
Jako rozłącznik kompaktowy
Jako rozłącznik serwisowy
Odpowiedni do montażu płaskiego
Odpowiedni do montażu czołowego centralnie
Odpowiedni do montażu pośredniego
Opcjonalny napęd silnikowy
Budowa urządzenia
Urządzenie mocowane na stałe
PKWiU
27.33.11.0
Ciężar [g]
Pokrętło
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
3
Stopień ochrony (IP) części czołowej
IP20
Z mechanizmem ryglującym
Jako rozłącznik główny
Jako rozłącznik bezpieczeństwa
Znamionowa moc pracy dla AC-23, 400 V [kW]
7,5
Odpowiedni do montażu czołowego 4-otwory
Odpowiedni do instalacji w tablicach rozdzielczych
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Opcjonalny wyzwalacz napięciowy

Dane logistyczne

Ean
8013975177570
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.15
Wysokość opakowania [mm]
40
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Producent / Podmiot odpowiedzialny

Lovato Electric Sp. z o.o
Zachodnia 3, 55-330 Błonie
