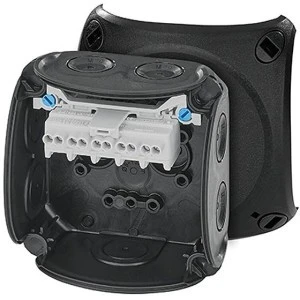

Puszka instalacyjna natynkowa HENSEL o wymiarach 93x93x62 mm to hermetyczna obudowa, zapewniająca wysoki stopień ochrony IP66, co gwarantuje jej odporność na pył i wodę, idealną do wymagających warunków instalacyjnych.
Produkt wyróżnia się dwoma zaciskami na każdy biegun, zintegrowanymi dławnicami membranowymi, które można łatwo wymienić, oraz możliwością plombowania pokrywy bez dodatkowych akcesoriów, co zwiększa bezpieczeństwo i wygodę użytkowania.
Dodatkową korzyścią jest brak halogenu oraz odporność na temperatury do +40°C, co czyni ją niezawodnym rozwiązaniem zarówno w instalacjach wewnętrznych, jak i osłoniętych instalacjach zewnętrznych.
Najważniejsze funkcje:
- Po dwa zaciski na każdy biegun
- Dla każdego z 5-bieg.: 8 x 0,75-1 mm² r / f, 6 x 1,5 mm² r / f, 4 x 2,5 mm² r / f, 2 x 4 mm² r / f
- Ze zintegrowanymi dławnicami membranowymi (zakres uszczelniania Ø 6,0-15,0 mm) - można je usunąć i zastąpić dławnicami skręcanymi
- Ze zintegrowaną dławnicą membranową w spodzie puszki (zakres uszczelniania Ø 6,0-13,0 mm)
- Plombowanie pokrywy bez dodatkowych akcesoriów
- Uchwyty do mocowania puszki w komplecie
- Kolor: czarny, RAL 9011
- Do zamknięcia otworów po membranach należy użyć dławnic typu EDK (brak w zestawie).
- Stopień ochrony = IP 66.
Dane techniczne:
- Producent: Hensel
- Typ: Puszka natynkowa
- Napięcie znamionowe izolacji: Ui = 1000 V a.c./d.c.
- Prąd znamionowy: 20A
- Materiał: PP (polipropylen)
- Stopień ochrony: IP 66
- Szerokość: 93 mm
- Wysokość: 93 mm
- Głębokość: 62 mm
- Masa: 0,128 kg
- Moment dokręcania zacisku: 0,5Nm
- Według normy: IEC 60670-22
- Stopień szczelności: IP66
- Kolor: czarny, RAL9011
- Zaciski: po dwa na każdy biegun
- VDE: tak
Czym jest znak VDE?
VDE jest to skrót pierwszych liter niemieckiego instytutu kontroli Verband der Elektrotechnik, który specjalizuje się w certyfikacji urządzeń oraz systemów elektrotechnicznych.
Produkt z takim symbolem gwarantuje nam, że produkt został gruntownie sprawdzony i przebadany pod względem mechanicznym, elektrycznym i termicznym.
Produkt ze znakiem VDE to gwarant bezpieczeństwa dla każdego użytkownika podczas pracy przy instalacjach elektrycznych.
Klasa szczelności IP66 (EN60529):
System IP oznacza stopień ochrony zapewnianej przez obudowe przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną.
Prezentowany produkt posiada następujące właściwości:
- ochrona przed dostępem do części niebezpiecznych drutem
- ochrona pyłoszczelna
- ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony
Szczegółowa specyfikacja techniczna:
Zakres zastosowań:
- Nadaje się do pomieszczeń oraz osłoniętych instalacji zewnętrznych.
Temperatura otoczenia:
- Wartość maksymalna: +40 °C
- Wartość minimalna: -25°C,
- Wartość średnia na 24 godziny: 35°C
Względna wilgotność powietrza:
- 50% przy 40°C
- krótkotrwale
- 100% przy 25°C
Ochrona pożarowa przy błędach wewnętrznych:
- Wymagania zgodne z przepisami i normami dla urządzeń elektrycznych.
- Wymagania minimalne: Próba rozżarzonego drutu według IEC 60695-2-11:650°C dla obudów i dławnic; 850°C dla części przewodzących prąd
Palność:
- Próba rozżarzonego drutu IEC 60695-2-11: 750 °C
- UL Subject 94: V-2
- Trudnopalne, samogasnące.
Stopień ochrony przed mechanicznymi udarami:
Wydzielanie toksyn:
- Bezhalogenowe, zgodne z normą IEC 60754-2 dotyczącą kontroli kabli i przewodów izolowanych (korozyjność gazów pożarowych).
- Bezsilikonowe.
