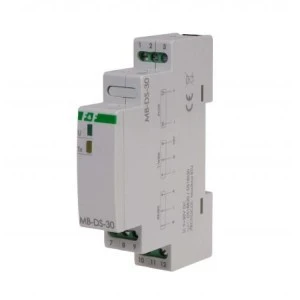

Przetwornik pomiarowy MB‑DS‑30

Przetwornik temperatury MB-DS-30

Opis produktu

Przetwornik pomiarowy MB-DS-30 przeznaczony jest do pomiaru temperatur za pomocą czujników temperatury DS18B20 połączonych w magistrali 1-WIRE i wymiany danych po porcie RS-485 zgodnie ze standardem Modbus RTU z zewnętrznymi urządzeniami typu MASTER.

Funkcje

• obsługa czujników DALLAS DS18B20

• magistrala 1-WIRE
• do 30 punktów pomiarowych
• odczyt aktualnej temperatury
• komunikacja RS-485 / ModbusRTU

Działanie

Moduł dokonuje ciągłego pomiaru temperatur za pomocą zewnętrznych czujników. Odczyt wartości zarejestrowanych temperatur, nastawę wszystkich parametrów pomiarowych, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Moduł współpracuje z 3-przewodowym czujnikami cyfrowymi DS18B20.

Sonda temperatury
Dedykowana sonda temperatury: SDS1. Sonda sprzedawana oddzielnie.

PARAMETRY PROTOKOŁU MODBUS RTU

REJESTRY

MB Config program serwisowy

Program serwisowy do szybkiej konfiguracji parametrów komunikacji i pracy modułu oraz do adresowania czujników DS.
Program dostępny na podstronie urządzenia lub w zakładce DO POBRANIA na stronie internetowej www.fif.com.pl

Standard 1-WIRE

MB-DS-10 wykorzystuje elektroniczny układ jednokanałow 1-Wire Master, który pozwala na dopasowanie impedancji i aktywne „inteligentne” podciąganie. Pozwala na budowanie małych i dużych sieci 1-Wire w topologii magistrali szeregowej, rozgłęźnej i gwiazdy o długości lub promienia do 500 m.
Więcej informacji pod linkami:
https://www.maximintegrated.com/en/design/technical-documents/tutorials/1/148.html

https://datasheets.maximintegrated.com/en/ds/DS2482-100.pdf
