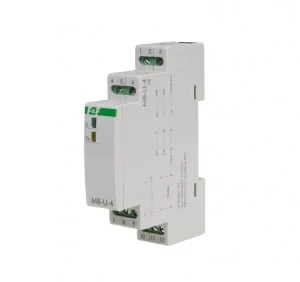

Licznik impulsów MAX‑MB‑LI‑4HI

Licznik impulsów MB-LI-4 Hi

Opis produktu

4-kanałowy licznik impulsów z wyjściem MODBUS RTU.

Licznik impulsów służy do zliczania sygnałów AC/DC generowanych przez zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Funkcje

• 4 niezależne liczniki
• wejście licznikowe przystosowane do pracy z sygnałami AC/DC
• nastawa współczynnika (wartość zmiennoprzecinkowa)
• wartość przeskalowana (liczba impulsów × współczynnik)
• wybór opcji wyzwolenia stanu 1: wysokim lub niskim poziomem napięcia.
• wybór zbocza impulsu wejściowego (narastające lub opadające)
• filtr częstotliwościowy, umożliwiający ograniczenie maksymalnej częstotliwości zliczanych impulsów (eliminacja zakłóceń na wejściu licznika)
• pamięć stanu licznika po zaniku napięcia zasilania
• funkcja wejścia cyfrowego

Działanie
Moduł MB-LI-4 jest 4-kanałowym licznikiem jednokierunkowym. Każdy kanał jest niezależny i zlicza impulsy zgodnie z indywidualnymi nastawami. Wyniki przedstawiane są w postaci liczby impulsów oraz wartości przeskalowanej w zakresie od 0 do ~4,29 mld. Licznik posiada funkcję programową umożliwiającą wyzerowanie stanu licznika każdego kanału niezależnie. Po osiągnięciu maksymalnej liczby impulsów (przepełnieniu) licznik automatycznie resetuje się i liczy od 0. Moduł posiada konfigurowalne opcje zliczania impulsów sygnałem niskim (0V) lub wysokim (V+) oraz zboczem narastającym lub opadającym.
Dodatkowo wejście liczące może być wykorzystywane jako wejście cyfrowe DI z możliwością odczytu jego stanu.
Odczyt wartości zliczonych impulsów, wartości przeskalowanych, nastawę wszystkich parametrów zliczania, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

UWAGA!
Do wyzwolenia wejścia w każdym wypadku potrzebne jest zewnętrzne napięcie sterujące. Jeżeli wykorzystane do tego zostanie napięcie zasilania modułu, to oznacza to, utratę separacji galwanicznej pomiędzy wejściami sterującymi oraz zasilaniem i komunikacją.
