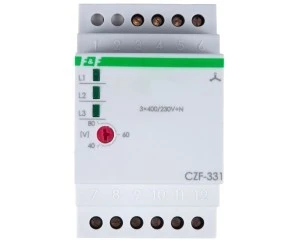

Czujniki zaniku fazy służą do zabezpieczenia odbiorników zasilanych z sieci trójfazowej (np. silniki) przed uszkodzeniami powstałymi w wyniku zaniku napięcia fazowego lub wywołanych przez asymetrię napięć fazowych. Wartość progu zadziałania nastawiana jest za pomocą potencjometru.
Układ nie zabezpiecza przed symetrycznym spadkiem napięć. Układ odpowiedzialny za opóźnienie wyłączenia oraz histereza napięciowa powodują, że czujnik nie reaguje na krótkotrwałe wahania napięcia.
Rodzinna firma z tradycjami
Polska, rodzinna firma z tradycjami i 30‑letnim doświadczeniem
F&F Filipowski to jeden z największych polskich producentów wysokiej jakości urządzeń elektronicznych z dziedziny techniki przekaźnikowej, dedykowanych do aplikacji domowych i przemysłowych.
Dane techniczne
CN
85364900
Rodzaj napięcia sterowania
AC
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kontrola kolejności faz
Kontrola asymetrii faz
Wysokość [mm]
90
Zakres pomiarowy napięcia [V] od
40
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od
230
Szerokość [mm]
52.5
Liczba styków przełącznych
2
Liczba styków rozwiernych
0
PKWiU
27.12.24.0
Funkcja kontroli podnapięciowej
Z odłączalnymi zaciskami
Kontrola zaniku fazy
Funkcja kontroli nadnapięciowej
Głębokość [mm]
65
Zakres pomiarowy napięcia [V] do
80
Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do
400
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
