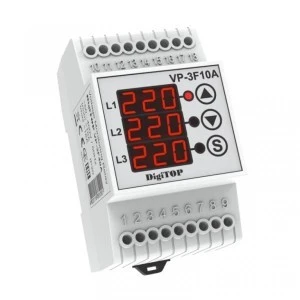

Przekaźnik napięciowy trójfazowy VP-3F10A - przeznaczony jest do ochrony odbiorników jednofazowych lub trójfazowych przed wahaniami napięcia, asymetrią faz, utratą faz, kontrolą kolejności faz. Urządzenie zapobiega awariom i przedłuża żywotność urządzeń elektrycznych. Z możliwością wyboru trybu pracy jako trójfazowy lub trzy niezależne przekaźniki jednofazowe.
Programowalne ustawienia:
– Wartość górnego i dolnego limitu zadziałania napięcia
– Czas opóźnienia włączenia obciążenia
– Wartość dopuszczalnej asymetrii faz
– Synchroniczny / asynchroniczny tryb pracy
– Kontrola kolejności naprzemiennych faz
Wszystkie ustawione wartości są przechowywane w pamięci nieulotnej.
Specyfikacje
Trójfazowy / trzy jednofazowe
Napięcie pomiarowe, V: 50-400
Prąd znamionowy obciążenia: 10A
Maksymalny prąd obciążenia: 16A
Czas wyłączenia dla górnej granicy, sek, maks: 0,02
Czas wyłączenia dla dolnej granicy, sek. max: 1 (120-170V), 0.02 (<120V)
Dolna granica odcięcia dla napięcia: 120-200 (170*) V
Górna granica odcięcia dla napięcia: 210-270 (250*) V
Czas opóźnienia włączenia obciążenia: 5-600 (15*) sek.
Asymetria fazowa: 20-99 (50*)
Tryb pracy: Synchroniczny/asynchroniczny (asynchroniczny*)
Kontrola kolejności naprzemiennych faz: włączone/wyłączone (wyłączone*)
Czas wyłączenia przy asymetrii faz, s: 20
Dokładność woltomierza, %, max: 1
Stopień ochrony: Ip-20
Rozmiar urządzenia: 7 modułów
Montaż na szynie DIN
5 lat gwarancji
* Ustawienia fabryczne
