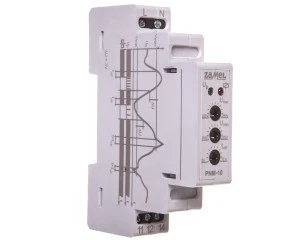

rzekaźnik napięciowy PNM10 służy do kontroli wartości napięcia w sieci jednofazowej w celu zabezpieczenia odbiornika przed wzrostem lub spadkiem napięcia poza nastawione wartości: minimalną i maksymalną. Przekaźnik posiada również regulację czasu opóźnienia wyłączenia. Układ wykrywa tzw. zjawisko „miękkiej sieci” wyłączając odbiornik na 10 min.
Dane techniczne
CN
8536490099
Funkcja histerezy, 1-fazowa
Rodzaj mierzonego napięcia
AC
Z odłączalnymi zaciskami
Kontrola nadnapięcia 3-fazowego
Kontrola nadnapięcia 1-fazowego
Kontrola nadnapięcia dla prądu stałego
Wysokość [mm]
90
Szerokość [mm]
17,5
Znamionowe napięcie sterowania Us dla AC 60 Hz [V]
-
Zakres pomiarowy napięcia 1 [V]
170
Wartość nastawy napięcia zadziałania [V]
170
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania [s]
0
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania [s]
12
Liczba styków zwiernych
0
PKWiU
27.12.40.0
Funkcja histerezy, 3-fazowa
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kontrola podnapięcia 3-fazowego
Kontrola podnapięcia 1-fazowego
Kontrola podnapięcia dla prądu stałego
Funkcja histerezy dla prądu stałego
Głębokość [mm]
66
Znamionowe napięcie sterowania Us dla AC 50 Hz [V]
-
Znamionowe napięcie sterowania Us dla DC [V]
-
Zakres pomiarowy napięcia 2 [V]
-
Minimalna regulowana zwłoka czasowa przy podaniu zasilania [s]
0
Minimalna regulowana zwłoka czasowa przy zaniku zasilania [s]
0
Liczba styków przełącznych
1
Liczba styków rozwiernych
0
Dane logistyczne
Ean
5903669021865
Szerokość opakowania [mm]
85
Waga z opakowaniem [kg]
0.09
Wysokość opakowania [mm]
23
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaZAMEL SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
