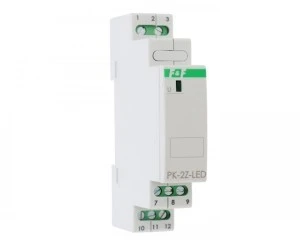

Przekaźnik elektromagnetyczny PK‑2Z‑LED‑24

Przekaźnik elektromagnetyczny PK-2Z-LED 24 V

Opis produktu

Konfiguracja styków: 2xNO (120 A/20 ms)
Prąd obciążenia: 16 A
Napięcie zasilania: 24 V AC

Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.

Działanie przekaźnika elektromagnetycznego PK-2Z-LED 230V

Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory
elektroniczne, lampy wyładowcze, itp.
Podanie napięcia zasilania na cewkę przekaźnika spowoduje zamknięcie styku 1 pomiędzy zaciskami 8-9, oraz styku 2 pomiędzy zaciskami 11-12. Stan ten jest sygnalizowany wieceniem LED zielonej. Po zaniku napięcia oba styki otwierają się.

Tabela dla obciążeń zasilanych napięciem 230 V AC:

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
