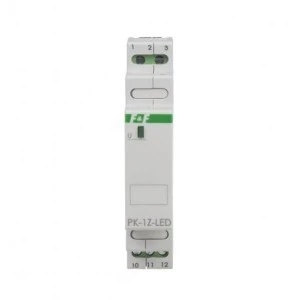

Przekaźnik elektromagnetyczny PK‑1Z LED 24V
- Producent:F&F
- Seria produktu:PK
- Indeks producenta:PK-1Z-LED-24
- Indeks TIM:0001-00015-33775
- Kategoria:Przekaźniki instalacyjne
- Ocena:
Cena:
Przekaźnik elektromagnetyczny PK-1Z-LED 24 V
Opis produktu
Konfiguracja styków: 1xNO (120 A/20 ms)
Prąd obciążenia: 16 A
Napięcie zasilania: 24 V AC
Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.
Działanie przekaźnika elektromagnetycznego PK-1Z-LED 24V
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styków w pozycję 11-12 ( por. zakładka "Schemat"). Stan ten jest sygnalizowany świeceniem diody LED zielonej. Po zaniku napięcia zasilania styki powracają w pozycję 11-10.
UWAGA!
Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.
Tabela dla obciążeń zasilanych napięciem 230 V AC:
Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
