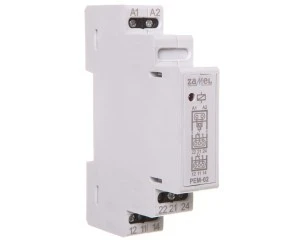

Przekaźniki elektromagnetyczne można wykorzystywać gdy istnieje potrzeba zwiększenia prądów obciążenia odbiorników energii elektrycznej. Zapewniają galwaniczną izolację pomiędzy układem sterowania a obciążeniem. Posiadają na wyjściu beznapięciowe styki NO/NC, co pozwala na podłączenie napięcia z przedziału 0 ÷ 250 V AC.
Dane techniczne
CN
8536490099
Sposób montażu
Szyna DIN
Funkcja
Mechaniczny
Zakres napięcia zasilającego od/do [V]
12
Napięcie sterowania 2 [V]
-
Częstotliwość napięcia sterowania 2 [Hz]
-
Prąd znamionowy [A]
8
Liczba styków rozwiernych
0
Szerokość wyrażona liczbą modułów
1
Maksymalny prąd załączania (cos ? = 0,6) [A]
5
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]
500
PKWiU
27.12.40.0
Rodzaj napięcia zasilającego
AC/DC
Rodzaj napięcia sterowania 1
AC/DC
Napięcie sterowania 1 [V]
12
Częstotliwość napięcia sterowania 1 [Hz]
50
Głębokość wbudowania [mm]
66
Liczba styków zwiernych
0
Liczba styków przełącznych
2
Maksymalna zdolność łączeniowa dla żarówek [W]
1000
Maksymalna zdolność łączeniowa dla świetlówek [VA]
250
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]
