Przekaźnik bistabilny z przyciskiem do sterowania ręcznego i z pamięcią montaż na szynie DIN 230V BIS‑411BM

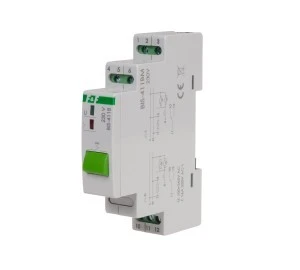

Przekaźnik bistabilny BIS-411BM 230 V

Opis produktu

Zasilanie: 165÷265 V AC
Max obciążenie: 16 A
Montaż: na szynie 35 mm

Z pamięcią stanu. Współpracuje z przyciskami podświetlanymi.

Elektroniczny bistabilny przekaźnik impulsowy BIS-411BM umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.

Umożliwia bezpośrednie sterowanie obwodem bez konieczności wyzwalania przycisków zewnętrznych, dzięki przyciskowi umieszczonemu na obudowie.

Przekaźnik bistabilny BIS-411BM 230 V występuje w wersjach:

• BIS-411 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
• BIS-411-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
• BIS-411M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
• BIS-411M-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
• BIS-411 2Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
• BIS-411 1R1Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

Działanie

Przekaźnik bistabilny zasada działania:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwokowego), podłączonego do przekaźnika. Po następnym impulsie
nastąpi wyłączenie odbiornika. Przekaźnik posiada funkcję tzw. „pamięci” pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika, jaki był w momencie wyłączenia zasilania.

UWAGA!
BIS-411BM 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia.
