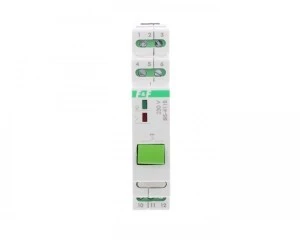

Przekaźnik bistabilny z przyciskiem do sterowania ręcznego montaż na szynie DIN BIS‑411B
- Producent:F&F
- Seria produktu:BIS
- Indeks producenta:BIS-411B
- Indeks TIM:0001-00014-04801
- Kategoria:Przekaźniki impulsowe
- Ocena:
Cena:
Przekaźnik bistabilny BIS-411B 230 V
Opis produktu
Zasilanie: 165÷265 V AC
Max obciążenie: 16 A
Montaż: na szynie 35 mm
Współpracuje z przyciskami podświetlanymi.
Elektroniczny bistabilny przekaźnik impulsowy BIS-411B umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.
Przycisk na obudowie urządzenia pozwala na bezpośrednie sterowanie obwodem bez konieczności wyzwalania przycisków zewnętrznych.
Przekaźnik bistabilny BIS-411 230 V występuje w wersjach:
- BIS-411 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
- BIS-411-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
- BIS-411M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
- BIS-411M-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
- BIS-411 2Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
- BIS-411 1R1Z 230 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.
Działanie
Przekaźnik bistabilny zasada działania:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego), podłączonego do przekaźnika. Po następnym impulsie
nastąpi wyłączenie odbiornika. Przekaźnik nie posiada „pamięci” pozycji styku, tzn. w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.
Przycisk na obudowie realizuje dokładnie taką samą funkcję jak przycisk zewnętrzny podłączony do zacisków urządzenia.
UWAGA!
BIS-411B 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia.
