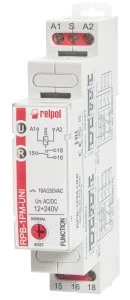

RPB-1PM-UNI
Przekaźnik impulsowy - bistabilny
Przekaźnik impulsowy - bistabilnyz pamięci, 1 zestyk przełączny, uniwersalne napięcie zadziałania - do załączania/wyłączania oświetlenia z kilku różnych punktów. Przekaźnik impulsowy - bistabilny RPB-1PM-UNI typu włącz/wyłącz do sterowania instalacją oświetleniową za pomocą impulsów z wielu przycisków chwilowych. Uniwersalne napięcie zadziałania 12...240 V AC/DC.
Montaż
Przekaźniki RPB-1PM-UNI przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715.Położenie pracy - dowolne. Połączenia: maks. przekrój przewodów: 1 x 2,5 mm2 (1 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,5 Nm.
Dwa zaczepy: prosty montaż na szynie 35 mm, solidne zaczepienie (góra i dół).
Montaż przewodów w zaciskach: śruba uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak).
|
Dane
|
|
Indeks
|
864391
|
|
Liczba i rodzaj zestyków
|
1P
|
|
Maksymalne napięcie zestyków
|
300 V AC / 300 V DC
|
|
Znamionowy prąd obciążenia
|
AC1: 16 A / 250 V AC
DC1: 16 A / 24 V DC
|
|
Maksymalny prąd załączania
|
30 A
|
|
Dane cewki
|
|
Napięcie znamionowe uniwersalne
|
12 … 240 V AC/DC
|
|
Znamionowy pobór mocy
|
≤ 1,7 W
|
|
Zestyk sterujący
|
|
Obciążalność
|
ΣI < 5 mA
|
|
Minimalne napięcie
|
0,85 Un
|
|
Minimalny czas trwania impulsu
|
≥ 55 ms
|
|
Pozostałe dane
|
|
Trwałość łączeniowa w kategorii AC1
|
0,5 x 105 zestyk 1Z 16A; 250 V AC
|
|
Trwałość mechaniczna (cykle)
|
107
|
|
Temperatura otoczenia - pracy
|
-20 … +55o C
|
|
Głębokość mm
|
90
|
|
Szerokość mm
|
17,5
|
|
Wysokość mm
|
64,6
|
|
Waga kg
|
0,065
|
Funkcje:
SET/RESET z pamięcią (NORMAL) - Załączenie i wyłączenie z pamięcią, sterowane impulsami na zestyku S. Przy pojawieniu się impulsu na wejściu sterującym S załączany jest przekaźnik wyjściowy R (SET). Stan taki trwa do momentu pojawienia się kolejnego impulsu sterującego - wtedy przekaźnik wyjściowy R zostanie wyłączony (RESET). Kolejne impulsy pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków R na przeciwny. W przypadku przerwania zasilania U, a potem ponownego jego załączenia, zestyk R przekaźnika wykonawczego wróci do stanu sprzed wyłączenia zasilania U i przekaźnik zacznie pracę zgodnie z opisaną wyżej funkcją.
SET/RESET (RESET) - Załączenie i wyłączenie, sterowane impulsami na zestyku S. Po podaniu napięcia zasilania przekaźnik wykonawczy R pozostaje wyłączony. Przy pojawieniu się impulsu na wejściu sterującym S załączany jest przekaźnik wyjściowy R (SET). Stan taki trwa do momentu pojawienia się kolejnego impulsu sterującego - wtedy przekaźnik wyjściowy R zostanie wyłączony (RESET). Kolejne impulsy pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków R na przeciwny. Wyłączenie zasilania spowoduje wyłączenie przekaźnika wyjściowego R. Ponowne załączenie zasilania i podanie impulsu sterującego na wejście S spowoduje załączenie przekaźnika R. Dalsze impulsy sterujące pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków przekaźnika na przeciwny.
Diody LED: dioda zielona U, dioda żółta R - świecą światłem ciągłym.
Wyzwalanie: przekaźnik wyzwalany jest poprzez podłączenie zestyku S do zacisku A1, z równolegle połączonych włączników / przycisków sterowniczych. Dla zasilania napięciem stałym DC biegun dodatni może być podłączony do zacisku A1 lub A2.
Regulacja wartości ustawionych: zmiana funkcji jest możliwa po wyłączeniu i ponownym załączeniu napięcia zasilania. Jeśli wcześniej była ustawiona funkcja z pamięcią, a następnie zostaje ustawiona funkcja bez pamięci, to w takim przypadku pamięć zostaje skasowana.
Zasilanie: przekaźnik może być zasilany napięciem stałym lub przemiennym 50/60 Hz o wartościach 10,2...276 V.
U - napięcie zasilania; R - stan wyjścia przekaźnika; t - oś czasu
