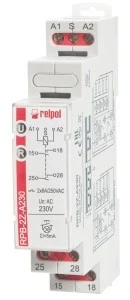

RPB-2Z-A230
Przekaźnik impulsowy - bistabilny
Typu włącz- wyłącz" jednofunkcyjny bez pamięci. Obciążalność 8 A. Styki bez kadmu 2Z. Napięcia wejścia AC i AC/DC. Obudowa - moduł instalacyjny, szerokość 17,5 mm. Bezpośredni montaż na szynie 35 mm wg PN-EN 60715. Współpraca z podświetlanymi włącznikami chwilowymi dzwonkowymi lub przyciskami sterującymi.
Montaż
Przekaźniki RPB-2Z-... przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715.Położenie pracy - dowolne. Połączenia: maks. przekrój przewodów: 1 x 2,5 mm2 (1 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,5 Nm.
Dwa zaczepy: prosty montaż na szynie 35 mm, solidne zaczepienie (góra i dół).
Montaż przewodów w zaciskach: śruba uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak).
|
Dane
|
|
Indeks
|
864386
|
|
Rodzaj napięcia zasilania
|
AC
|
|
Napięcie cewki
|
230 V
|
|
Materiał styków
|
AgSnO2
|
|
Konfiguracja styków
|
2Z
|
|
Znamionowy prąd AC1
|
8 A / 250 V AC
|
|
Znamionowy prąd DC1
|
8 A / 24 V DC
|
|
Znamionowe napięcie zestyków
|
300 V AC
|
|
Sposób podłączenia
|
Montaż na szynie 35 mm
|
|
Głębokość mm
|
90
|
|
Szerokość mm
|
17,5
|
|
Wysokość mm
|
64,6
|
|
Waga kg
|
0,069
|
Funkcje:
SET/RESET (RESET) - Załączenie i wyłączenie, sterowane impulsami na zestyku S. Po podaniu napięcia zasilania przekaźnik wykonawczy R pozostaje wyłączony. Przy pojawieniu się impulsu na wejściu sterującym S załączany jest przekaźnik wyjściowy R (SET). Stan taki trwa do momentu pojawienia się kolejnego impulsu sterującego - wtedy przekaźnik wyjściowy R zostanie wyłączony (RESET). Kolejne impulsy pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków R na przeciwny. Wyłączenie zasilania spowoduje wyłączenie przekaźnika wyjściowego R. Ponowne załączenie zasilania i podanie impulsu sterującego na wejście S spowoduje załączenie przekaźnika R. Dalsze impulsy sterujące pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków przekaźnika na przeciwny.
Diody LED: dioda zielona U, dioda żółta R - świecą światłem ciągłym.
Wyzwalanie: przekaźnik wyzwalany jest poprzez podłączenie zestyku S do zacisku A1, z równolegle połączonych włączników / przycisków sterowniczych. Dla zasilania napięciem stałym DC biegun dodatni może być podłączony do zacisku A1 lub A2.
Zasilanie: RPB-2Z-A230: przekaźnik może być zasilany napięciem przemiennym 50/60 Hz o wartościach 195,5...264,5 V,
RPB-2Z-U24: przekaźnik może być zasilany napięciem stałym lub przemiennym 50/60 Hz o wartościach 20,4...27,6 V.
U - napięcie zasilania; R - stan wyjścia przekaźnika; t - oś czasu
