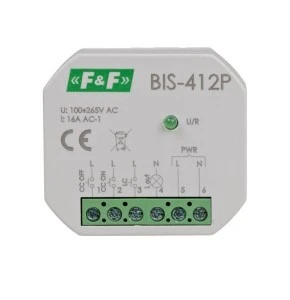

Przekaźnik bistabilny BIS‑412P

Przekaźnik bistabilny BIS-412P 230 V

Opis produktu

Grupowy (hotelowy)

Zasilanie: 230 V
Max obciążenie: 16 A
Przyłącze: zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Przeznaczenie
Elektroniczny, bistabilny przekaźnik impulsowy BIS-412P przeznaczony jest do pracy w układzie grupowym. Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego podłączonego do tego przekaźnika.
Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.

Jak działa grupowy (hotelowy) przekaźnik bistabilny?

Sygnalizacja LED zielonej U/R:

* miga (ON: 30 ms / OFF: 1 s) – stan czuwania; odbiornik wyłączony.
* świeci ciągle – odbiornik załączony.
Sterowanie lokalne LC
Załączenie odbiornika następuje po impulsie spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego LC z grupy sterowania lokalnego. Po następnym impulsie nastąpi wyłączenie odbiornika.
Sterowanie centralne CC
WYŁĄCZ WSZYSTKIE – po impulsie spowodowanym naciśnięciem przycisku chwilowego CCOFF, nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia, czy załączenia).
ZAŁĄCZ WSZYSTKIE – po impulsie spowodowanym naciśnięciem przycisku chwilowego CCON, nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia, czy załączenia).

UWAGA!
BIS-412P 230V może współpracować z przyciskami podświetlanymi (ΣI<5mA).
