Przekaźnik bistabilny 2Z 8A 230V AC BIS‑409

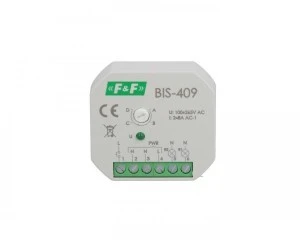

Przekaźnik bistabilny BIS-409

Opis produktu

Sekwencyjny

Zasilanie: 230 V
Max obciążenie: 2 x 8 A
Przyłącze: zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Działanie
Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.

Funkcje pracy

Funkcja A

Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.

Funkcja B

• Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2-3.
• Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
• Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
• Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Funkcja C

Kolejne naciśnięcia przycisku powtarzają sekwencję 0-1-2.

Funkcja D

• Kolejne naciśnięcia przycisku w czasie krótszym od 5 s, powtarza sekwencje 1-2.
• Kolejne naciśnięcie przycisku po czasie dłuższym niż 5 s, rozłącza oba styki (krok 0).
• Długie naciśnięcie przycisku - w dowolnej sekwencji - rozłącza oba styki (krok 0).
• Po wyłączeniu obu przekaźników ponowne naciśnięcie przycisku przywraca stan sprzed wyłączenia (pamięć stanu). Nie dotyczy przypadku zaniku zasilania przekaźnika.

Uwaga!
BIS-409 może współpracować z przyciskami podświetlanymi.
