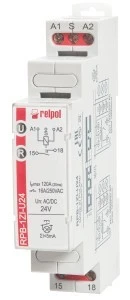

RPB-1ZI-U24
Przekaźnik impulsowy - bistabilny
Maksymalny prąd załączania 120A w czasie 20ms. Styki AgSnO2 - 1 zestyk zwierny. Maksymalne napięcie zestyków 300 V AC/ 300 V DC. Załączanie obwodów oświetleniowych we współpracy z zegarami sterującymi, wyłącznikami, przyciskami sterowniczymi. Szerokie zastosowanie w rozdzielnicach aparatury modułowej, szczególnie do załączania obwodów o wysokim prądzie początkowym. Maksymalna moc łączeniowa :
przy obciążeniu lampami jarzeniowymi - 800 W
przy obciążeniu lampami halogenowymi - 2 500 W
przy obciążeniu lampami LED - 500 W
Montaż
Przekaźniki RPB-1ZI-... przeznaczone są do bezpośredniego montażu na szynie 35 mm wg PN-EN 60715.Położenie pracy - dowolne. Połączenia: maks. przekrój przewodów: 1 x 2,5 mm2 (1 x 14 AWG), długość odizolowania przewodów: 6,5 mm, maks. moment dokręcenia zacisku: 0,5 Nm.
Dwa zaczepy: prosty montaż na szynie 35 mm, solidne zaczepienie (góra i dół).
Montaż przewodów w zaciskach: śruba uniwersalna (pod krzyżak z nacięciem lub płaski wkrętak).
|
Dane
|
|
Indeks
|
864387
|
|
Liczba i rodzaj zestyków
|
1Z
|
|
Maksymalne napięcie zestyków
|
300 V AC / 300 V DC
|
|
Znamionowy prąd obciążenia
|
AC1: 16 A / 250 V AC
DC1: 16 A / 24 V DC
|
|
Obwód wejściowy – dane cewki
|
|
Napięcie znamionowe
|
AC: 230 V (zaciski A1, A3)
AC/DC:24 V (zaciski(+)A1,(-)A2)
|
|
Zakres częstotliwości zasilania AC
|
48 … 63 Hz
|
|
Pozostałe dane
|
|
Trwałość łączeniowa w kategorii AC1
|
>0,5 x 105 16A, 250 V AC
|
|
Trwałość mechaniczna (cykle)
|
>107
|
|
Temperatura otoczenia - pracy
|
-20 … 50o C
|
|
Głębokość mm
|
90
|
|
Szerokość mm
|
17,5
|
|
Wysokość mm
|
64,6
|
|
Waga kg
|
0,069
|
Funkcje:
SET/RESET (RESET) - Załączenie i wyłączenie, sterowane impulsami na zestyku S. Po podaniu napięcia zasilania przekaźnik wykonawczy R pozostaje wyłączony. Przy pojawieniu się impulsu na wejściu sterującym S załączany jest przekaźnik wyjściowy R (SET). Stan taki trwa do momentu pojawienia się kolejnego impulsu sterującego - wtedy przekaźnik wyjściowy R zostanie wyłączony (RESET). Kolejne impulsy pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków R na przeciwny. Wyłączenie zasilania spowoduje wyłączenie przekaźnika wyjściowego R. Ponowne załączenie zasilania i podanie impulsu sterującego na wejście S spowoduje załączenie przekaźnika R. Dalsze impulsy sterujące pojawiające się na wejściu sterującym S spowodują zmianę stanu zestyków przekaźnika na przeciwny.
Diody LED: dioda zielona U, dioda żółta R - świecą światłem ciągłym.
Wyzwalanie: przekaźnik wyzwalany jest poprzez podłączenie zestyku S do zacisku A1, z równolegle połączonych włączników / przycisków sterowniczych. Dla zasilania napięciem stałym DC biegun dodatni może być podłączony do zacisku A1 lub A2.
Zasilanie: RPB-1ZI-A230: przekaźnik może być zasilany napięciem przemiennym 50/60 Hz o wartościach 195,5...264,5 V,
RPB-1ZI-U24: przekaźnik może być zasilany napięciem stałym lub przemiennym 50/60 Hz o wartościach 20,4...27,6 V.
U - napięcie zasilania; R - stan wyjścia przekaźnika; t - oś czasu
