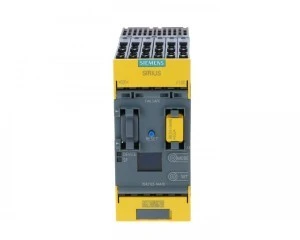

Przekaźnik bezpieczeństwa programowalny 20F‑DI 4F‑DQ 2DQ 24V DC szerokość 45mm przyłącza śrubowe 3SK2122‑1AA10
- Producent:SIEMENS
- Seria produktu:SIRIUS 3SK
- Indeks producenta:3SK2122-1AA10
- Indeks TIM:0001-00012-93031
- Kategoria:Przekaźniki bezpieczeństwa
- Ocena:
Cena:
Przekaźniki bezpieczeństwa
SIRIUS 3SK
Bezpieczeństwo na które Cię stać
Przekaźniki bezpieczeństwa do Twoich aplikacji
Przekaźniki sprzętowe
i programowalne
SIRIUS 3SK to seria przekaźników bezpieczeństwa dających wiele możliwości. w zakres oferty wchodzą przekaźniki sprzętowe serii 3SK1 oraz przekaźniki programowalne serii 3SK2. Dzięki nim zrealizujesz większość funkcji bezpieczeństwa na maszynie.
Zobacz jakie urządzenia wchodzą w zakres przekaźników 3SK
3SK1 w wersji Standard Jednostki podstawowe w wersji Standard mogą być wyposażone w wyjścia przekaźnikowe lub półprzewodnikowe. w zależności od wersji, są zasilane napięciem 24 V AC/DC lub 110-240 V AC/DC. Pozwalają na realizację m.in. funkcji: zatrzymania awaryjnego, kontroli położenia osłon, nadzoru kurtyn świetlnych lub innych elementów z wyjściem OSSD (tylko w wersji zasilanej z 24 V). Rozbudowa możliwa tylko o dodatkowe moduły wyjść.
3SK1 w wersji Advanced Jednostki podstawowe w wersji Advanced mogą być wyposażone w wyjścia przekaźnikowe lub półprzewodnikowe. Są zasilane napięciem 24 V DC. Dodatkowo, pozwalają na realizację funkcji sterowania oburęcznego, obsługują czujniki 1NO+1NC, posiadają wejście kaskadowe oraz występują w wersjach z wyjściami zwłocznymi. Rozbudowa możliwa jest o moduły wejść i wyjść. Moduły te podłącza się z wykorzystaniem podstawek 3ZY.
3SK2 czyli przekaźniki programowalne Dwie wersje jednostek podstawowych z których większa wyposażona jest w 20 wejść, 4 wyjścia półprzewodnikowe (każde w kat. 4) i 2 wyjścia sygnalizacyjne. Możliwość rozbudowy o moduły komunikacyjne Profibus lub Profinet, panel diagnostyczny oraz moduły wyjść.
Akcesoria W zakres akcesoriów wchodzą moduły wejść i wyjść. Podstawki serii 3ZY służące do podłączania modułów, osłony do plombowania oraz zapasowe osłony bloków i bloki zacisków.
Oprogramowanie Przekaźniki 3SK2 mogą być zaprogramowane za pośrednictwem oprogramowania Safety ES stanowiącego dodatkowy pakiet środowiska TIA Portal. Licencja Safety ES Basic V19 jest bezpłatna. Opcjonalnie można korzystać też z niezależnego oprogramowania Safety ES V1.0.
Poznaj korzyści wynikające z zastosowania przekaźników bezpieczeństwa 3SK
Modułowa
konstrukcja
Diagnostyka
Rodzaj
przyłączy
Kompatybilność z innymi
urządzeniami
Zobacz, jakie pytania mieli inni użytkownicy
Przekaźniki pozwalają osiągnąć do PL e / SIL 3. Poziom dla funkcji bezpieczeństwa zależy od parametrów wszystkich komponentów wykorzystanych do realizacji funkcji.
Moduł wejść może być dołożony do 3SK1 w wersji Advanced, należy w tym celu użyć podstawek 3ZY. Moduły wyjść mogą być podłączone do każdej jednostki podstawowej. w przypadku 3SK1 Advanced i 3SK2 do podłączenia modułu wyjść można wykorzystać podstawki 3ZY.
Zależy to od wymagań aplikacji. Najczęściej stosowanym przekaźnikiem jest 3SK1111-1AB30. Przekaźnik ten ma 3 wyjścia przekaźnikowe (każde w kat.4) oraz jedno wyjście sygnalizacyjne NC.
Aby funkcja bezpieczeństwa była zrealizowana w prawidłowy sposób, należy tak dobrać komponenty aby spełniały wymagania mających zastosowanie norm. w Siemensie znamy się na rzeczy, dlatego zachęcamy do korzystania z naszych materiałów szkoleniowych i kontaktu z działem wsparcia technicznego.
