ZESTAW PROMOCYJNY SONEL MPI-540-PV + IRM-1 + SONEL PE6

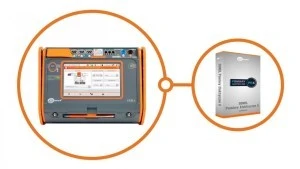

1. Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV
Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.
W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.
Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.
2. Miernik nasłonecznienia oraz temperatury Sonel IRM-1
IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.
3. Program Sonel PE6 (Pomiary Elektryczne 6)
Najnowsza odsłona popularnego programu do tworzenia protokołów z pomiarów elektrycznych. PE6 upraszcza proces wykonywania dokumentacji. Maksymalnie skraca jego czas. Automatyzuje. Wszystko dzięki licznym wbudowanym mechanizmom, narzędziom i funkcjom.
Cechy programu:
- zgodność drukowanego protokołu z nową normami PN-HD 60364-6:2016-07, PN-HD 60364-4-41:2017-09
- współpraca z miernikami SONEL S.A.,
- drzewiasta struktura dokumentu,
- rozbudowane bazy zabezpieczeń i punktów pomiarowych,
- automatyczne obliczanie wartości wymaganych,
- automatyczna ocena wyników zmierzonych,
- harmonogram pomiarów,
- wstawianie zdjęć i rysunków do protokołów,
- drukowanie kontrolek pomiarowych oraz etykiet opisowych tablic,
- kalkulacja wykonanych pomiarów,
- drukowanie faktur,
- automatyczne wypełnianie protokołów serią danych.
Program wspomaga tworzenie dokumentacji po przeprowadzonych badaniach w zakresie kompleksowej kontroli punktów pomiarowych oraz:
- skuteczności samoczynnego wyłączenia (TN-S, TN-C, TN-C-S, TT, IT),
- parametrów wyłączników RCD,
- stanu izolacji obwodów (TN-S, TN-C, TN-C-S, TT, IT),
- stanu izolacji kabli elektrycznych,
- stanu instalacji odgromowej i uziemień,
- ciągłości przewodów,
- rezystancji izolacji silników zwartych i rozwartych,
- rezystancji styczników,
- rezystancji wyłączników,
- urządzeń transformatorowych.
