Bardzo często podczas wykonywania wierceń w ścianach czy podłogach
pojawia się potrzeba dokładnej lokalizacji niewidocznych przewodów
elektrycznych lub rur wodnych. Wykonywanie wierceń bez wiedzy o
takiej lokalizacji może prowadzić do poważnych awarii, a nawet
sprowadzić zagrożenie dla użytkowników pomieszczeń. W przypadku
kiedy nie posiadamy dokładnych rysunków technicznych odzwierciedlających
faktyczny stan wykonanych instalacji jedynym sposobem stwierdzenia
przebiegu przewodów lub rur w ścianach jest użycie lokalizatora.
Lokalizator MS6818 jest profesjonalnym przyrządem, który umożliwia
użytkownikowi dokładne określenie przebiegu istniejących instalacji.

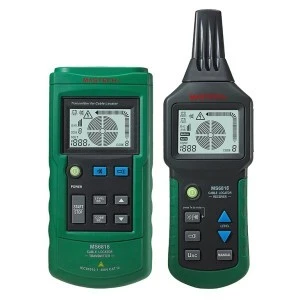

Składa się z dwóch podstawowych elementów:
nadajnika (oznaczonego Transmitter for Cable Locator) oraz
odbiornika (oznaczonego Cable Locator Receiver).
Zadaniem transmitera jest wysłanie do badanego przewodu lub metalowej
rury sygnału elektrycznego, który odpowiada za generowanie pola
elektromagnetycznego.
Po zbliżeniu sondy pomiarowej odbiornika do badanego przewodu lub
rury wygenerowane przez nadajnik pole elektromagnetyczne jest wykrywane,
a odpowiednia informacja o lokalizacji badanego obiektu pojawia się
na wyświetlaczu LCD odbiornika. Generowany jest też odpowiedni sygnał dźwiękowy.
Transmiter może także pełnić rolę miernika napięcia zmiennego lub stałego
pojawiającego się w badanym przewodzie, informując jednocześnie użytkownika
o niebezpieczeństwie związanych z pojawieniem się wysokiego napięcia.
Zarówno transmiter jak i odbiornik wyposażone są w diody LED,
pozwalające na podświetlenie stanowiska pracy.
W skład zestawu wchodzi nadajnik i odbiornik
Nadajnik
Zasilanie
6 x 1,5V AAA
Wymiary
190 x 89 x 42,5 mm
Podświetlany LCD
tak
Odbiornik
Zasilanie
1 x 9V
Wymiary
241,5 x 78 x 38,5 mm
Podświetlany LCD
tak
