Lokalizator kabli i infrastruktur podziemnych LKZ‑2500 WMGBLKZ2500

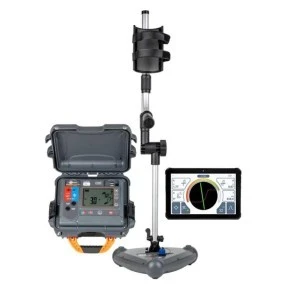

Zestaw lokalizacyjny LKZ składa się z nadajnika LKN i detektora LKD. Pozwala na odnalezienie, zidentyfikowanie i prześledzenie trasy ułożenia obiektów zakopanych w ziemi. Użytkownik będzie w stanie trasować:

• przewody i kable energetyczne, sterownicze, teleinformatyczne i telekomunikacyjne,
• podziemne elementy instalacji odgromowej, instalacje ochrony katodowej,
• instalacje wodne i kanalizacyjne,
• instalacje paliwowo-przesyłowe (gazociągi, rurociągi),
• instalacje grzewcze i rury preizolowane.

Zestawy serii LKZ są nieocenionym wsparciem przy pracach ziemnych w branżach energetycznych, instalacyjnych, budowlanych, kolejowych, telekomunikacyjnych, wodno-sanitarnych, ciepłowniczych, geodezyjnych i wielu innych.

Nadajnik LKN-2500 służy do wprowadzania do trasowanego obiektu sygnału lokalizacyjnego. Detektor LKD-2500 umieszczony wzdłuż badanego obiektu wykrywa sygnał i informuje o tym użytkownika poprzez aplikację mobilną Sonel LKZ Mobile. Ustalenie trasy obiektu jest możliwe na podstawie obserwacji wskazań kompasu oraz poziomu wykrywanego sygnału.

System posiada możliwość trasowania kabli oraz zapisu tras za pomocą aplikacji mobilnej. Takowe pliki mogą być eksportowane oraz udostępniane innym użytkownikom – również tym, którzy nie posiadają urządzenia LKN-2500 / LKD-2500.

System jest w stanie pracować w trybie pasywnym (bez udziału nadajnika LKN-2500) oraz aktywnym (z udziałem nadajnika LKN-2500). Tryb aktywny pozwala na wprowadzenie sygnału na trzy różne sposoby:

• galwaniczny – polega na wprowadzeniu do obiektu sygnału w sposób galwaniczny, za pomocą przewodów,
• cęgowy – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą cęgów,
• indukcyjny – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą wewnętrznej anteny przyrządu.

Nadajnik

• Praca w trybie bezpośredniego podłączenia galwanicznego lub indukcyjnym – wewnętrzną anteną nadawczą
• Współpraca z cęgami nadawczymi
• Obudowa walizkowa

Detektor

• Tryb aktywny
  • praca z nadajnikiem LKN-2500 na częstotliwościach 8 kHz, 32 kHz (tryb Signal)
• Tryb pasywny – praca na częstotliwościach:
  • 50 Hz, 60 Hz (tryb Power)
  • 2...65 kHz (tryb Radio)
