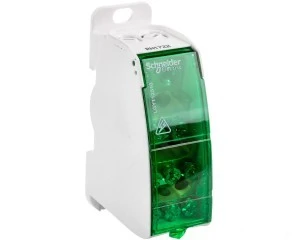

Śrubowe bloki dystrybucyjne Linergy DS mogą być instalowane na standardowej szynie Din lub na płycie montażowej. Jest przeznaczony do instalacji 1P. Liczba biegunów wynosi 1. Całkowita pojemność przyłączeniowa wynosi 10 otworów. Znamionowy prąd pracy Ie wynosi 125 A. Znamionowy szczytowy prąd wytrzymywany Ipk/60ms wynosi 25k. Znamionowy krótkotrwały prąd wytrzymywany Icw zgodnie z normą IEC/EN 60947-7-1 wynosi 4,2 kA ms/1s. Szerokość w odstępach 9 mm wynosi 3. Pojemność zacisków wynosi 2x9,5 mm średnicy, 2x7,5 mm średnicy, 6x5,8 mm średnicy. Znamionowe napięcie izolacji Ui wynosi 500VAC. Znamionowe napięcie udarowe Uimp wynosi 8 kV. Znamionowe napięcie łączeniowe Ue wynosi 230VAC (Ph/N), 440VAC (Ph/Ph). Częstotliwość robocza wynosi 50 Hz lub 60 Hz. Stopień zanieczyszczenia wynosi 3. Kategoria przepięciowa to III. Zgodnie z normą IEC/EN 60947-1 wytrzymałość dielektryczna wynosi 2500VAC. Przekrój poprzeczny rdzenia wynosi 35 mm2. Wymiary wynoszą (wys.) 85 mm x (szer. 27 mm x (gł.) 50,5 mm. Waga wynosi 125g. Temperatura pracy wynosi od -25°C do + 55°C. Jest zgodny z normami IEC/EN 60947-7-1 i IEC/EN 61439-1 i 2.
