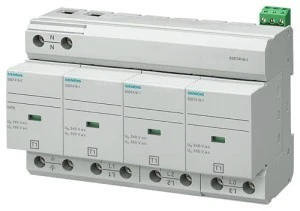

Ogranicznik przepięć Typ T1 3P Uc 350V 25kA TN‑S ze stykami sygn. SENTRON 5SD7414‑1

miniaturka produktu Ogranicznik przepięć Typ T1 3P Uc 350V 25kA TN-S ze stykami sygn. SENTRON 5SD7414-1
Zdjęcie produktu Ogranicznik przepięć Typ T1 3P Uc 350V 25kA TN-S ze stykami sygn. SENTRON 5SD7414-1
Kliknij, aby przejść do galerii
Cena:
Ikona o nazwie IconShippingUnavailable
Na zamówienie od TIM
Ogranicznik przepięć Typ 1

Ogranicznik przepięć Typ 1

Nowoczesna technologia dla Twojego bezpieczeństwa

Skuteczna ochrona przed przepięciami

Ogranicznik przepięć Typ 1
Gwarancja bezpieczeństwa
Ogranicznik przepięć typu 1 chroni rozdzielnice niskiego napięcia przed przepięciami oraz wysokimi udarami prądowymi powodowanymi przez bezpośrednie lub pośrednie uderzenie pioruna.
Sygnalizacja stanu urządzenia relizowana jest przez styk sygnalizacji zadziałania i optyczny wskaźnik.
Ogranicznik

Ogranicznik przepięć Siemens Sentron cechuje wyjątkowa trwałość i niezawodność.

Ogranicznik przepięć zapewnia ochronę systemów elektrycznych i podłączonych do nich urządzeń. Pozwala to znacząco obniżyć koszty potencjalnych awarii.

Ogranicznik reaguje błyskawicznie na pojawienie się przepięcia. Minimalizuje jego skutki i chroni podłączone urządzenia.

Najczęściej zadawane pytania

Slide 1

Czy mogę zastosować wyłącznik nadprądowy w celu dobezpieczenia ogranicznika?

Nie należy stosować wyłączników nadprądowych w celu dobezpieczenia ogranicznika ze wzgledu na niższą wytrzymałość wyłączników na prądy udarowe. Siemens rekomenduje zastosowanie wkładek topikowych.

Slide 2

Dlaczego należy dobezpieczać ograniczniki przepięć?

Ograniczniki przepięć należy dobezpieczać aby zapobiegać długotrwałemu przepływowi prądu zwarciowego, który po zadziałaniu ogranicznika może być podtrzymywany przez napięcie sieciowe.

Slide 3

Jak prawidłowo dobezpieczyć ogranicznik?

Ograniczniki przepięć należy dobezpieczyć wkładkami topikowymi. Szczegółowe wytyczne można znaleźć w podręczniku użytkownika aparatury Sentron.

Czy mogę zastosować
wyłącznik nadprądowy w celu
dobezpieczenia ogranicznika?

Dlaczego należy dobezpieczać
ograniczniki przepięć?

Jak prawidłowo dobezpieczyć
ogranicznik?

Wysoka zdolność przewodzenia prądów udarowych

Wysoka zdolność przewodzenia prądów udarowych

Ogranicznik przepięć odprowadza prądy udarowe do ziemi. W ten sposób chroni on podłączone urządzenia przed uszkodzeniem.

Szeroki zakres zastosowań

Szeroki zakres zastosowań

Ogranicznik przepięć jest przeznaczony do ochrony budynków mieszkalnych, biurowych i przemysłowych.

Efektywne działanie w różnych układach sieci

Efektywne działanie w różnych układach sieci

Ograniczniki przepięć serii 5SD7 są w stanie sprostać różnym wymaganiom i specyfikacjom sieci elektrycznych. Są odpowiednie do pracy w układach Sieci TN, TT oraz IT.

siemens

Aparatura modułowa SENTRON
Bezpieczeństwo, na które Cię stać

Dane techniczne

CN
85363090
Średnica rdzenia
Szyna montażowa DIN 35 mm
Ze stykiem do zdalnej sygnalizacji
Wymiar obudowy (zgodnie z DIN 43880)
4 moduły
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] do
35
Bieguny
3+N/PE
Maksymalne napięcie trwałej pracy AC [V]
415
Układ sieci
TN-S
Poziom ochrony L-N [kV]
1,5
Znamionowy prąd łączeniowy urządzenia pomocniczego [A]
1,5
Przekrój przewodu (elastyczny, wielodrutowy) [mm2] od
2,5
Rodzaj napięcia sterowania urządzenia pomocniczego
125
Maks. przekrój przewodu (jedno-/wielodrutowego) [mm2]
35
PKWiU
27.12.23.0
Prąd udarowy (10/350) [kA]
100
Liczba styków zwiernych
Optyczny
Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] od
2,5
Wydmuchowy
Zdolność gaszenia prądu następczego [kA]
50
Znamionowe napięcie AC [V]
350
Typ 1
Poziom ochrony L-PE/N-PE [kV]
1,5
Napięcie znamionowe urządzenia pomocniczego [V]
25
Przekrój przewodu (elastyczny, wielodrutowy) [mm2] do
25
Poziom ochrony N-PE [kV]
1,5
Maks. przekrój przewodu elastycznego [mm2]
25

Dane logistyczne

Ean
4001869340258
Szerokość opakowania [mm]
140
Waga z opakowaniem [kg]
2
Wysokość opakowania [mm]
95
Długość opakowania [mm]
180
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
