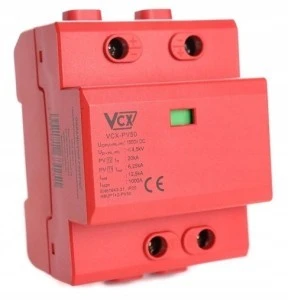

Ogranicznik DC T1+T2 B+C 3P 1500V 12,5kA ochronnik fotowoltaiczny
Kliknij, aby przejść do galerii
Producent:
VCX
Indeks producenta:
1500 PV50 12,5 KA
Indeks TIM:
0001-00014-46388
Kategoria:
Ograniczniki przepięć typ 1+2 (B+C)
Ocena:
Dodaj opinię
Cena:
Porównaj
Do Schowka
szt.
DO KOSZYKA
Zapytaj o produkt
Drukuj
Opis produktu
Dane produktowe
Pliki do pobrania
Podobne produkty
Opinie
Opis produktu
Opis techniczny:
Zgodność z normą: PN-EN 61643-31
Klasa próby SPD: Typ 1+ Typ 2 / klasa I + klasa II
Największe napięcie pracy PV (+/-), UCPV: ≤ 1500V DC
Największe napięcie pracy PV (+/PE -/PE), UCPV ≤ 1100 V DC
Napięciowy poziom ochrony (+/PE,-/PE), Up: ≤ 4 kV
Napięciowy poziom ochrony (+/-), Up: ≤ 4,5kV
Prąd udarowy, Iimp(10/350 μs)[T1]: 6,25 kA
Całkowity prąd wyładowczy Itotal: 12,5 kA
Znamionowy prąd wyładowczy, In(8/20 μs) [T2]: 20kA
Maksymalny prąd wyładowczy, Imax: 50 kA
Dopuszczały prąd zwarciowy, Iscpv: 1s000 A
Prąd upływu przy napięciu DC, Ipe < 100 μA
Prąd upływu przy napięciu AC, Ipe < 50 μA
Prąd ciągły, Icpv < 100 μA
Konstrukcja SPD: ograniczający napięcie
Lokalizacja: Wnętrzowa,
Temp i wilgotność pracy: od -40 do 80 oC, max. wilgotność 95%
Tryb pracy uszkodzeniowej SPD: OCFM
Rodzaj systemu PV – uziemiony
Stopień ochrony, IP 20.
Dane produktowe
Dane techniczne
Sygnalizacja zadziałania na urządzeniu
Optyczny
Klasa ochronności
Typ 1+2
Sposób montażu
Szyna montażowa DIN 35 mm
Prąd udarowy (10/350) [kA]
6.2600
Znamionowe napięcie DC [V]
1500
Poziom ochrony [kV]
4,5
Rozmiar
3 moduły
Ze stykiem sygnalizacji zdalnej
Poziom ochrony L-N [kV]
4.5000
Liczba biegunów
3
Najwyższe napięcie trwałej pracy DC [V]
1500
Dane logistyczne
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
