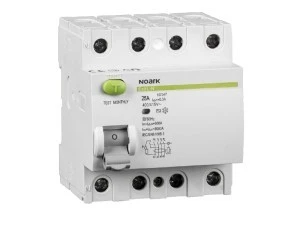

NOARK Wyłącznik różnicowoprądowy 3‑faz 4P 40A 6kA 100mA TypA (108366)

Kluczowe cechy serii:

• wyłączniki różnicowoprądowe zgodne z EN 61008-1
• znamionowy warunkowy prąd zwarciowy Inc 10 kA
• 2 oraz 4 bieguny
• znamionowy prąd różnicowy 10, 30, 100, 300, 500 mA
• prąd znamionowy do 63 A
• znamionowe napięcie pracy 230/400 V AC
• czułość AC, A, G, G+A, S i S+A
• sygnalizacja zadziałania elektrycznego
• przeznaczone do aplikacji od -25°C do 60°C

Parametry elektryczne:

• wykonanie zgodne z: EN 61008
• napięcie znamionowe łączeniowe Ue: 240 / 415 V AC
• minimalne napięcie dla funkcji wyłącznika R-P: niezależność od napięcia
• zakres napięcia dla przycisku testowego: 150 - 440 V
• częstotliwość: 50 Hz
• znamionowy warunkowy prąd zwarciowy Inc: 6 kA
• prąd znamionowy: 40 A
• znamionowy prąd różnicowy IΔn: 100 mA
• czułość: Typ A czuły na prąd różnicowy sinusoidalny i wyprostowany pulsacyjny
• czas zadziałania: bezzwłoczny
• napięcie znamionowe udarowe wytrzymywane Uimp: 6 kV
• napięcie znamionowe izolacji Ui: 500 V
• wytrzymałość na udar prądowy: 3000 A
• trwałość mechaniczna: 20 000 łączeń
• trwałość elektryczna: 4 000 łączeń
• maksymalne dobezpieczenie bezpiecznikiem przed przeciążeniem: In=16A - max 25 A gG; In=25A - max 25 A gG; In=40A - max 32 A gG; In=63A - max 50 A gG
• maksymalne dobezpieczenie bezpiecznikiem przed skutkami zwarcia: In=16A, 25A, 40A, 63A - max 63 A gG
• znamionowa zdolność załączania i wyłączania Im: In= 16A, 25A, 40A - 500A; In= 63A - 630 A
• kierunek zasilania: dowolny

Parametry mechaniczne:

• szerokość: 72 mm
• wysokość: 85 mm z uchwytem na listwę
• wysokość czoła: 45 mm
• montaż: na szynie standardowej TS-35
• stopień ochrony: IP20
• zaciski: szynowe i windowe
• przekrój zacisków przyłączeniowych: 1 - 25 mm²
• moment dociskowy śrub zaciskowych: 1,5 - 2,5 Nm
• grubość szyn łączeniowych: 0.8 - 2 mm
• temperatura otoczenia: -25 do +60°C
• wysokość bezwzględna: 2000 m
• odporność klimatyczna: 95%
• odporność na wilgoć i ciepło: klasa 2
• stopień zanieczyszczenia: 2
• klasa instalacji: III
• waga: 0,4 kg
