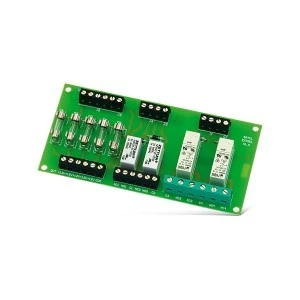

MP-1 to moduł przekaźników stanowiący uniwersalne urządzenie do stosowania w instalacjach niskonapięciowych w celu realizacji funkcji sterowania przy pomocy sygnałów napięciowych. Sygnały te są podawane na wejścia sterujące, powodujących przełączanie zestyków przekaźnika, które mogą być zwarte lub rozwarte. Urządzenie posiada:
- 4 przekaźniki elektromagnetyczne sterowane napięciem 12 V DC
- 5 bezpieczników włączonych szeregowo w obwody napięcia wyjściowego
Moduł umożliwia zrealizowanie funkcji sterowania urządzeniami elektrycznymi o dużym poborze prądu (przekaźniki R1 i R2 do 4 A; R3 i R4 do 8A) oraz zasilanymi napięciem stałym i zmiennym (przekaźniki R1 i R2 do 48 V AC/DC; R3 i R4 do 400 V AC / 250 V DC). Może współpracować m.in. z dowolnymi centralami alarmowymi, np. CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA, lub modułami wyposażonymi w wyjścia OC, np. GSM-4 czy ETHM-2. Obciążalność wyjść typu OC w tych urządzeniach jest przeważnie ograniczona do 50 mA.
Najważniejsze cechy:
- Napięcie zasilania (±15%):12 V DC
- Wymiary płytki elektroniki: 140 x 68 mm
- Zakres temperatur pracy: -10…+55 °C
- Masa: 106 g
