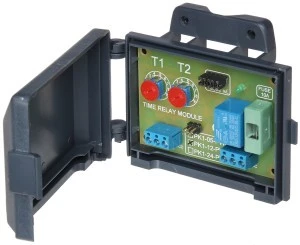

Przekaźnik czasowy PK1-12-PWC posiada 8 trybów pracy. Działanie urządzenia może być zależne od samego zasilania, lub od sygnału na wejściu sterującym S. Wejście sterujące może reagować na narastające lub opadające zbocze, na stan wysoki lub niski zależnie od ustawienia zworki H/L. Urządzenie posiada 2 zakresy czasowe: 230 ms ... 60 s oraz 2 s ... 10 min.
SPECYFIKACJA
Liczba wyjść przekaźnikowych: 1
Zasilanie: 10 ... 16 V DC
Pobór prądu: 35 mA (max)
Obciążalność styków: 10 A (max) @ 30 V DC / 50 V AC (max)
Wyjście: 1 x NO/NC
Wybrane cechy:
Zakres nastaw czasu
1. Zakres : 0.23 s ... 60 s ,
2. Zakres : 2 s ... 10 minut
Sygnalizacja LED
Bezpiecznik topikowy 10 A
Tryby pracy:
Opóźnienie załączenia napięcia
Opóźnione wyłączenie napięcia
Praca cykliczna - naprzemienne załączanie i wyłączanie
Opóźnione wyłączenie bez możliwości przedłużenia
Opóźnione wyłączenie z możliwością przedłużenia
Generacja impulsu z przedłużaniem wyzwalana zboczem
Praca bistabilna sterowana wejściem sterującym S
Praca cykliczna o regulowanym wypełnieniu impulsu
Temperatura pracy: -10 °C ... 40 °C
Waga: 0.092 kg
Wymiary: 120 x 91 x 36 mm
