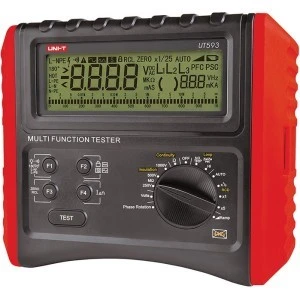

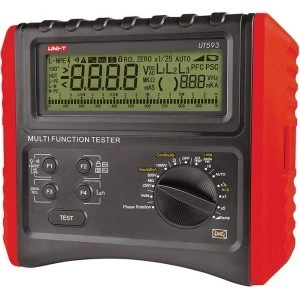

UT593/595 jest wszechstronnym cyfrowym przyrządem pomiarowym służącym do testowania instalacji elektrycznych pod względem bezpieczeństwa. Przyrząd reprezentuje sobą „new design” wyposażony w kombinację analogowych układów scalonych wielkiej integracji, obwodów cyfrowych oraz mikroprocesor.
Jego główne przeznaczenie to kompleksowe pomiary wyłączników różnicowo-prądowych (RCD), pomiary impedancji pętli zwarcia, sprawdzanie ciągłości obwodów uziemiających, testowanie rezystancji izolacji, pomiary napięcia AC/DC, sprawdzanie kolejności faz itp. Jest to przyrząd o wysokiej dokładności i stabilnych wskazaniach, niezawodny i przyjazny dla użytkownika. UT593/595 to idealny wybór przyrządu do utrzymania oraz sprawdzania instalacji oraz wyposażenia elektrycznego, mającego wpływ na bezpieczeństwo. Ten przyrząd pomiarowy jest zaprojektowany, wykonany i sprawdzony wg standardów bezpieczeństwa normy IEC61010.
W zestawie:
- UNI-T UT593
- baterie
- przewody pomiarowe
- specjalny przewód pomiarowy
- końcówki pomiarowe
- krokodylki pomiarowe
- sonda pomiarowa
- etui
Zakresy pomiarowe:
- Prąd testujący: 0,9 ~ 1,1 mA
- Prąd zwarcia: < 1,8 mA
- Test wyłączników różnicowoprądowych RCD
- Natężenia prądów testujących (In): 10 mA / 30 mA / 100 mA / 300 mA / 500 mA
- Napięcie sieci: 220 V ±10%; 45 ~ 65 Hz
- Pomiar natężenia prądu narastającego (rampa)
- Dokładność natężenia prądu wyłączania: 10%
- Rezystancja izolacji
Rezystancja izolacji dla napięcia probierczego:
- 250 V: 0,05 MOhm ~ 250 MOhm ±(5%+5)
- 500 V: 0,05 MOhm ~ 500 MOhm ±(5%+5)
- 1000 V: 0,05 MOhm ~ 1000 MOhm ±(5%+5)
Zakresy czasu wyłączania:
- dla 1 In: 0 ~ 2000 ms ±(5%+5)
- dla 1 In: 0 ~ 500 ms ±(5%+5)
- dla 5 In: 0 ~ 40 ms ±(5%+5)
Impedancja pętli zwarcia:
- Napięcie sieci (L-E): 220 V ±10%; 45 ~ 65 Hz
- Natężenie prądu testującego/czas testu: 20 A/20 ms
Zakresy pomiarowe:
- 0,05 Ohm ~ 1,99 Ohm ±(5%+5)
- 2 Ohm ~ 19,9 Ohm ±(5%+5)
- 20 Ohm ~ 2000 Ohm ±(5%+5)
Zakres pomiarowy prądu bezpieczeństwa: 0 ~ 26 kA
Pozostałe zakresy pomiarowe:
- Małe rezystancje: 0,01 Ohm ~ 200 Ohm ±(2%+5)
- Napięcie prądu zmiennego AC: 0 ~ 440 V ±(2%+3)
- Napięcie prądu stałego DC: 0 ~ 440 V ±(2%+3)
- Częstotliwość: 20 Hz – 100 Hz (tylko dla celów porównawczych)
Dodatkowe funkcje:
- Ręczna/automatyczna zmiana zakresów pomiarowych
- Test kolejności faz
- Wskaźnik niskiego poziomu baterii
- Ostrzeżenie o wysokim napięciu
- Podświetlany ekran LCD
- Buzzer
- Wyświetlacz pomocniczy
- Maksymalny odczyt: 9999
- Funkcja zerowania
Cechy ogólne:
- Zasilanie: 8x bateria 1,5 V (LR6)
- Wyświetlacz: 125 x 37 mm
- Wymiary: 210 x 175 x 90 mm
- Waga: 1000 g
Objaśnienie budowy panelu górnego i tylnego:
- Wyświetlacz LCD,
- Przyciski funkcyjne F1, F2, F3, F4
- Przycisk rozpoczęcia pomiaru,
- Przełącznik obrotowy funkcji,
- Gniazdo pomiarowe przewodu czarnego L1,
- Gniazdo pomiarowe przewodu czerwonego L3, oraz specjalnego
- przewodu z przyciskiem TEST,
- Gniazdo pomiarowe przewodu zielonego L2.
