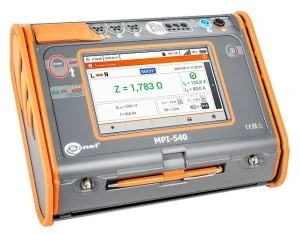

Miernik parametrów instalacji elektrycznych MPI‑540 (+3szt. cęgów F‑3A) WMPLMPI540
- Producent:SONEL
- Seria produktu:MPI
- Indeks producenta:WMPLMPI540
- Indeks TIM:0001-00012-76511
- Kategoria:Mierniki wielofunkcyjne
- Ocena:
Cena:
Miernik MPI-540 przeznaczony jest do sprawdzania domowych i przemysłowych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Dodatkowo użytkownik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uniwersalnego urządzenia.
Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AUTO ISO-1000C.
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 23/40 A - zakres pomiarowy wg IEC 61557: 0,13...1999,9 Ω (dla przewodu pomiarowego 1,2 m):
Pomiar prądem 23/40 A - zakres pomiarowy wg IEC 61557: 0,13...1999,9 Ω (dla przewodu pomiarowego 1,2 m):
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,000...19,999 Ω | 0,001 Ω | ±(5% m.v. + 30 cyfr) |
| 20,00...199,99 Ω | 0,01 Ω | ±(5% m.v. + 30 cyfr) |
| 200,0...1999,9 Ω | 0,1 Ω | ±(5% m.v. + 30 cyfr) |
- napięcie nominalne: 95...270 V (dla ZL-PE i ZL-N) oraz 95...440 V (dla ZL-L)
- częstotliwość: 45...65 Hz
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg IEC 61557: 0,50...1999 Ω
Pomiar prądem 15 mA, zakres pomiarowy wg IEC 61557: 0,50...1999 Ω
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(6% m.v. + 10 cyfr) |
| 20,0...199,9 Ω | 0,1 Ω | ±(6% m.v. + 5 cyfr) |
| 200...1999 Ω | 1 Ω | ±(6% m.v. + 5 cyfr) |
- napięcie nominalne: 95...270 V
- częstotliwość: 45...65 Hz
Pomiar rezystancji uziemienia RE metodą 3p i 4p
Zakres pomiarowy wg IEC 61557-5:
0,50 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
Zakres pomiarowy wg IEC 61557-5:
0,50 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
| 10,0...99,9 Ω | 0,1 Ω | ±(2% m.v. + 3 cyfry) |
| 100...999 Ω | 1 Ω | ±(2% m.v. + 3 cyfry) |
| 1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 3 cyfry) |
- prąd pomiarowy: 20 mA, sinusoidalny RMS 125 Hz (dla fn = 50 Hz) i 150 Hz (dla fn = 60 Hz)
- blokowanie pomiaru przy napięciu zakłócającym UN > 24 Vdla prądu różnicowego sinusoidalnego
- maksymalna rezystancja elektrod pomocniczych 50 kΩ
Selektywny pomiar rezystancji uziemienia z cęgami (3p + cęgi)
Zakres pomiarowy wg IEC 61557-5: 1 Ω…1,99 kΩ
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
| 10,0...99,9 Ω | 0,1 Ω | ±(2% m.v. + 4 cyfry) |
| 100...999 Ω | 1 Ω | ±(2% m.v. + 4 cyfry) |
| 1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 4 cyfry) |
- pomiar z dodatkowymi cęgami prądowymi
- zakres pomiaru prądu zakłócającego do 9,99 A
Selektywny pomiar uziemienia z dwoma cęgami
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(10% m.v. + 4 cyfry) |
| 10,0...19,9 Ω | 0,1 Ω | ±(10% m.v. + 4 cyfry) |
| 20,0...99,9 Ω | 0,1 Ω | ±(20% m.v. + 4 cyfry) |
- pomiar z cęgami nadawczymi i odbiorczymi
- zakres pomiaru prądu zakłócającego do 9,99 A
Pomiar rezystywności gruntu (ρ)
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
| 10,0...99,9 Ω | 0,1 Ω | ±(2% m.v. + 4 cyfry) |
| 100...999 Ω | 1 Ω | ±(2% m.v. + 4 cyfry) |
| 1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 4 cyfry) |
- pomiar metodą Wennera
- możliwość ustawienia odległości w metrach lub stopach
- wybór odległości 1...30 m (1...90 stóp)
Wskazania kolejności faz
- wskazanie kolejności faz: zgodna, niezgodna
- zakres napięć sieci UL-L: 100...500 V (45...65 Hz)
- wyświetlanie wartości napięć międzyfazowych
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
| Typ RCD | Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|---|---|
| Ogólnego typu i krótkozwłoczny | 0,5*IΔn | 0...300 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Ogólnego typu i krótkozwłoczny | 1*IΔn | 0...300 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Ogólnego typu i krótkozwłoczny | 2*IΔn | 0...150 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Ogólnego typu i krótkozwłoczny | 5*IΔn | 0...40 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 0,5*IΔn | 0...500 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 1*IΔn | 0...200 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 2*IΔn | 0...200 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
| Selektywny | 5*IΔn | 0...150 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
- dokładność zadawania prądu różnicowego: dla 0,5*IΔn: -8...0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC)
| Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
|---|---|---|---|---|
| 10 mA | 3,3...10,0 mA | 0,1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 30 mA | 9,0...30,0 mA | 0,1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 100 mA | 33...100 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 300 mA | 90...300 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 500 mA | 150...500 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
| 1000 mA | 330...1000 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
- możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)
Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)
| Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
|---|---|---|---|---|
| 10 mA | 3,5...20,0 mA | 0,1 mA | 0,35 x IΔn...2,0 x IΔn | ± 10% IΔn |
| 30 mA | 10,5...42,0 mA | 0,1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 100 mA | 35...140 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 300 mA | 105...420 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
| 500 mA | 175...700 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
- możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Pomiar prądu zadziałania RCD IA dla prądu różnicowego stałego (typ B)
| Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
|---|---|---|---|---|
| 10 mA | 2,0...20,0 mA | 0,1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
| 30 mA | 6...60 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
| 100 mA | 20...200 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
| 300 mA | 60...600 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
| 500 mA | 100...1000 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
- możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
- IΔn - wartość znamionowego prądu różnicowego
Pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557-2:
- dla Un = 50 V: 50 kΩ...250 MΩ
- dla Un = 100 V: 100 kΩ...500 MΩ
- dla Un = 250 V: 250 kΩ...999 MΩ
- dla Un = 500 V: 500 kΩ...2 GΩ
- dla Un = 1000 V: 1 MΩ...9,99 G
| Zakres *) | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...9,99 Ω | 0,01 Ω | ±(3% m.v. + 8 cyfry) |
| 10,0...19,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
| 20,0...99,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
| 20,0...99,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
| 20,0...99,9 Ω | 0,1 Ω | ±(4% m.v. + 6 cyfr) |
*) nie większy niż zakres pomiarowy dla danego napięcia
Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,00...19,99 Ω | 0,01 Ω | ±(2% m.v. + 3 cyfry) |
| 20,0...199,9 Ω | 0,1 Ω | ±(2% m.v. + 3 cyfry) |
| 200...400 Ω | 1 Ω | ±(2% m.v. + 3 cyfry) |
- napięcie na otwartych zaciskach: 4…9 V
- prąd wyjściowy przy R<2 Ω: min. 200 mA
- autokalibracja przewodów pomiarowych
- pomiary dla obu polaryzacji prądu
Pomiar natężenia oświetlenia
| Zakres | Rozdzielczość | Błąd podstawowy |
|---|---|---|
| 0,1...99,9 lx | 0,1 lx | ±(5% m.v. + 2 cyfry) |
| 100...999 lx | 1 lx |
±(5% m.v. + 2 cyfry) |
| 1,00...9,99 klx | 0,01 klx | ±(5% m.v. + 2 cyfry) |
| 10,0...19,9 klx | 0,1 klx | ±(5% m.v. + 2 cyfry) |
- pomiar w luksach (lx) lub stopokandelach (fc)
Trójfazowy rejestrator parametrów sieci elektrycznych
Przyrząd przewidziany jest do pracy w sieciach:
- o częstotliwości znamionowej 50/60 Hz
- o napięciach znamionowych:
- 64/110 V
- 110/190 V
- 115/200 V
- 127/220 V
- 220/380 V
- 230/400 V
- 240/415 V
- 254/440 V
- 290/500 V
- prądu stałego
Układy obsługiwanych sieci:
- jednofazowy
- dwufazowy ze wspólnym N
- trójfazowy gwiazda z i bez przewodu N
- trójfazowy trójkąt
Parametry analizatora:
| Parametr | Zakres pomiarowy | Maksymalna rozdzielczość | Błąd podstawowy | |
|---|---|---|---|---|
| Napięcie przemienne (TRMS) | - | 0,0…500 V | 0,01% Unom | ±0,5% Unom |
| Prąd przemienny TRMS | - | w zależności od cęgów* | 0,01% Inom |
±2% w.m. jeśli w.m. ≥ 10% Inom ±2% Inom jeśli w.m. < 10% Inom |
| Częstotliwość | - | 40,00...70,00 Hz | 0,01 Hz | ±0,05 Hz |
| Moc czynna, bierna, pozorna i odkształcenia | - | w zależności od konfiguracji (przekładniki, cęgi) | do czterech miejsc po przecinku | w zależności od konfiguracji (przekładniki, cęgi) |
| Energia czynna, bierna i pozorna | - | w zależności od konfiguracji (przekładniki, cęgi) | do czterech miejsc po przecinku | jak błąd mocy |
| cosφ i współczynnik mocy (PF) | - | 0,00...1,00 | 0,01 | ±0,03 |
| Harmoniczne | Napięcie | taki sam jak napięcia przemiennego True RMS | taka sama jak napięcia przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 3% Unom ±0,15% Unom jeśli w.m. < 3% Unom |
| Harmoniczne | Prąd | taki sam jak napięcia przemiennego True RMS | taka sama jak napięcia przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 10% Inom ±0,5% Inom jeśli w.m. < 10% Inom |
| THD | Napięcie | 0.0...100.0% (względem wartości skutecznej) | 0,1% | ±5% |
| THD | Prąd | 0.0...100.0% (względem wartości skutecznej) | 0,1% | ±5% |
| Współczynnik asymetrii | Napięcie oraz prąd | 0,0...10,0% | 0,1% | ±0,15% (błąd bezwzględny) |
* Cęgi F-1A, F-2A, F-3A: 0..3000 A (10000 Ap-p)
* Cęgi C-4A: 0..1000 A (3600 Ap-p)*Cęgi C-5A: 0..1000 A (3600 Ap-p)
* Cęgi C-6A: 0..10 A (36 Ap-p)
* Cęgi C-7A: 0...100 A (360 Ap-p)
* Cęgi C-4A: 0..1000 A (3600 Ap-p)*Cęgi C-5A: 0..1000 A (3600 Ap-p)
* Cęgi C-6A: 0..10 A (36 Ap-p)
* Cęgi C-7A: 0...100 A (360 Ap-p)
| Cęgi | C-4A WACEGC4AOKR | C-5A WACEGC5AOKR | C-6A WACEGC6AOKR | C-7A WACEGC7AOKR | F-1A WACEGF1AOKR | F-2A WACEGF2AOKR | F-3A WACEGF3AOKR |
|---|---|---|---|---|---|---|---|
| Prąd znamionowy | 1000 A AC | 1000 A AC 1400 A DC |
0 A AC | 100 A AC | 3000 A AC | 3000 A AC | 3000 A AC |
| Maks. prąd przeciążeniowy | 1200 A AC | 1000 A AC 3000 A DC |
20 A AC | 100 A AC | 10 kA AC | 10 kA AC | 10 kA AC |
| Minimalny prąd możliwy do pomiaru | 100 mA | 500 mA | 10 mA | 20 mA | 1 A | 1 A | 1 A |
| Częstotliwość | 30 Hz…10 kHz | DC…5 kHz | 40 Hz…10 kHz | 40 Hz…1 kHz | 40 Hz…10 kHz | 40 Hz…10 kHz | 40 Hz…10 kHz |
| Poziom sygnału wyjściowego | 1 mV / 1 A | 1 mV / 1 A | 100 mV / 1 A | 500 mV / 1 A | 38,8 μV / 1 A | 38,8 μV / 1 A | 38,8 μV / 1 A |
| Maks. średnica mierzonego przewodu | 52 mm | 39 mm | 20 mm | 24 mm | 360 mm | 235 mm | 120 mm |
| Minimalna dokładność podstawowa | ≤0,5% | ≤1,5% | ≤1% | 0,5% | 1% | 1% | 1% |
| Zasilanie bateryjne | — | + | — | — | — | — | — |
| Długość przewodu | 2,2 m | 2,2 m | 2,2 m | 3 m | 2,2 m | 2,2 m | 2,2 m |
| Kategoria pomiarowa | IV 300 V | IV 300 V | IV 300 V | III 300 V | IV 600 V | IV 600 V | IV 600 V |
Dane techniczne
CN
90303900
Testowanie wyłączników różnicowoprądowych
Pomiar rezystancji wewnętrznej sieci
Pomiary pętli rezystancji/impedancji
Pomiar pętli uziemiającej
Rezystancja izolacji podłóg i ścian
Wbudowana drukarka
Testowanie wyłączników różnicowoprądowych przy narastającej wart. prądu upływu
Złącze (interfejs)
Funkcja analizy RCD
Pomiar rezystancji izolacji
Rodzaj charakterystyki dla testu wyłącznika różnicowoprądowego
Dla wyłącznika różnicowoprądowego typu A i B
Test kolejności faz
Testowanie ograniczników przepięć
Wykrywanie prądu zwarcia / zabezpieczenie nadprądowe
Pomiar pętli bez wyzwalacza RCD
Szczegółowy pomiar uziemienia
Pomiar uziemienia
Wskazanie wartości granicznych
Połączenie z drukarką
Wskaźnik
Cyfrowy
Pamięć wartości mierzonej
Selektywny pomiar uziemienia
Pomiar małych rezystancji
Zdalna kontrola urządzeń testowych
Dane logistyczne
Ean
5907624027879
Szerokość opakowania [mm]
320
Waga z opakowaniem [kg]
4.00
Wysokość opakowania [mm]
190
Długość opakowania [mm]
500
