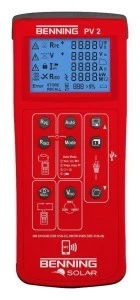

Miernik instalacji fotowoltaicznej PV 2 050422

Cena:
1 szt.
Wysyłka w 24h

Miernik do fotowoltaiki BG050422

  • łatwa obsługa – wybór za pomocą klawiszy
  • szybkość - badania w ciągu kilku sekund
  • bezpieczne połączenie - pomiar, nawet jeśli system fotowoltaiczny jest w trakcie dostarczania energii
  • badanie zgodnie z VDE 0126-23 (DIN EN 62446)


Najważniejsze cechy miernika do fotowoltaiki:

  • czytelne i jednoznaczne wyświetlanie wszystkich wyników pomiarów
  • bezpieczne połączenie pomiarowe, nawet jeśli system fotowoltaiczny dostarcza energię
  • automatyczne procedury testowe do pomiaru krzywej z lub bez testu RISO
  • wskazanie Uo / c, Umpp, Is / c, Impp, współczynnik wypełnienia (FF) i RISO ze wskazaniem „PASS / FAIL”
  • pomiar izolacji przy napięciu testowym 250 V, 500 V i 1000 V.
  • pomiar rezystancji izolacji za pomocą 4 mm przewodów pomiarowych do testów kabli PV itp.
  • procedura automatycznej kontroli (napięcie obwodu otwartego 1000 V DC, prąd zwarciowy 15 A DC, rezystancja izolacji)
  • automatyczne wyświetlanie polaryzacji napięcia z dźwiękowym / wizualnym ostrzeżeniem o odwrotnej polaryzacji
  • pamięć wartości pomiarowych dla 999 wskazań wyświetlacza (ciągi PV)
  • interfejs USB i oprogramowanie do pobierania BENNING SOLAR Rejestrator danych do pobierania zmierzonych wartości w formacie CSV (opcja)
  • wyposażony w zintegrowany zegar czasu rzeczywistego, który automatycznie dodaje znacznik daty / godziny do każdego procesu
  • połączenie radiowe z opcjonalnym przyrządem do pomiaru nasłonecznienia i temperatury BENNING SUN 2
  • wynik pomiaru z informacją „pass / fail”
  • bezpośrednie połączenie ze wszystkimi standardowymi modułami fotowoltaicznymi za pomocą złączy MC4 lub „Sunclix”
  • wyświetlacz LC z podświetleniem
  • automatyczne wyłączanie (indywidualnie ustawiane od 1 do 10 minut) - testy mogą odnosić się do modułów PV, ciągów PV lub całego systemu PV.
  • opcjonalne oprogramowanie komputerowe BENNING SOLAR Manager (nr art. 050423) do tworzenia raportów z testów i dokumentacji cech
  • darmowa aplikacja BENNING PV Link (wymaga urządzenia z Androidem i funkcją NFC)


Miernik do fotowoltaiki - funkcje

  • pomiar rezystancji przewodu ochronnego prądem testowym 200 mA
  • pomiar napięcia w obwodzie otwartym (Uo / c) modułów lub ciągów PV do 1000 V DC
  • pomiar prądu zwarciowego (Is / c) przez obwód wewnętrzny do 15 A DC bez żadnego niebezpieczeństwa dla użytkownika
  • pomiar rezystancji izolacji między zwartymi przewodami prądu stałego (+/-) a uziemieniem z regulowanym napięciem testowym (250 V, 500 V, 1000 V)
  • oddzielny dwubiegunowy pomiar rezystancji izolacji za pomocą linii pomiarowej 4 mm do 300 MOhm
  • pomiar charakterystyki prądowo-napięciowej (I-V) i charakterystyki mocy (P-V)
  • wskazanie napięcia (Umpp), prądu (Impp) w punkcie maksymalnej mocy (mpp) i współczynnika wypełnienia (FF)
  • test działania poprzez pomiar prądu do 40 A AC / DC (za pomocą adaptera cęgowego BENNING CC 3, nr art. 044038)
  • BENNING PV 2 jest w stanie odbierać zmierzone wartości (nasłonecznienie, temperatura modułu fotowoltaicznego / temperatura otoczenia oraz datownik / data) z miernika BENNING SUN 2 (opcjonalnie, pozycja nr 050420) przez połączenie radiowe

    Parametry techniczne miernika

Wyświetlacz Graficzny
Rpe rezystancja przewodu ochronnego 0,05Ω - 199Ω
Prąd testowy ± 200 mADC
Napięcie obwodu otwartego (Uo / c) 5V - 1000Vdc
Prąd zwarciowy (Is / c) 035A - 15Adc
Nasłonecznienie 100 W / m² - 1250 W / m²
Napięcie testowe 250 V, 500 V, 1000 VDC
Rezystancja izolacji 0,05 MΩ - 300 MΩ
Pomiar AUTO 1 +/-, Uo / c, Is / c, Riso
Pomiar AUTO 2 Charakterystyki (I-V, P-V)
Pomiar AUTO 3 Pomiar 1 + 2
Prądu stały stringu / prąd przemienny 0,1 A - 40 AAC / DC (za pomocą BENNING CC 3)
Nasłonecznienie 100 W / m² - 1250 W / m² (za pomocą BENNING SUN 2)
Temperatura modułu fotowoltaicznego / temperatura otoczenia - 30 ° C - + 125 ° C (za pomocą BENNING SUN 2)
Napięcie 30 V - 440 V AC / DC
Pamięć wartości pomiarowych 999 rekordów danych
interfejs USB / radio / NFC
Zakres dostawy Walizka, przewody pomiarowe, krokodyle, przewody pomiarowe MC4 i sunclix, baterie, kabel USB, Proste oprogramowanie do pobrania, certyfikat kalibracji

Dane techniczne

CN
90303370
Pomiar True RMS
Pamięć wartości maksymalnej
Z pomiarem poziomu (dB)
Złącze (interfejs)
Pamięć wartości bieżącej (Data Hold)
Maksymalny zakres pomiarowy rezystancji [MOhm]
300
Maksymalny zakres pomiarowy napięcia DC [V]
1000
Pomiar przewodności
Pomiar częstotliwości
Test ciągłości / test diod
Analogowy wskaźnik słupkowy
Pomiar współczynnika trwania impulsu
Pamięć wartości minimalnej
Pomiar wartości względnej
Wskaźnik
Cyfrowy
Pamięć wartości mierzonej
Pamięć wartości szczytowej
Maksymalny zakres pomiarowy prądu DC [A]
15
Maksymalny zakres pomiarowy napięcia, AC [V]
440
Pomiar indukcyjności
Pomiar pojemności
Pomiar temperatury
Wyświetlacz wielofunkcyjny

Dane logistyczne

Ean
4014651504226
Szerokość opakowania [mm]
280
Waga z opakowaniem [kg]
2.81
Wysokość opakowania [mm]
195
Długość opakowania [mm]
392
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
