Słupkowy. Trójfazowy.

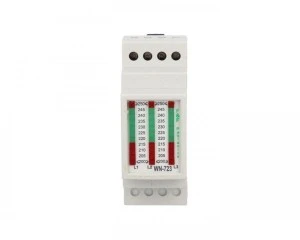

Wskaźnik napięcia WN-723 służy do ciągłego pomiaru wartości napięcia w sieci trójfazowej.
Działanie
Przedział wskazywanego napięcia dla każdej z faz wynosi od 205 V do 245 V z dokładnością odczytu 2,5 V. Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Jeżeli świecą dwie LED wartość napięcia jest średnią z wartości opisanych na ich wysokościach. Wartość napięcia z przedziału tolerancji (215 V do 245 V) jest wskazywana świeceniem LED zielonych, pozostałe wartości są wskazywane świeceniem LED czerwonych. Napięcie równe lub wyższe od 250 V jest wskazywane świeceniem najwyższej LED czerwonej ≥. Napięcie równe lub niższe od 200 V jest wskazywane świeceniem najniższej LED czerwonej ≤.
