Słupkowy. Jednofazowy. Z wyzwalaniem wskazania.

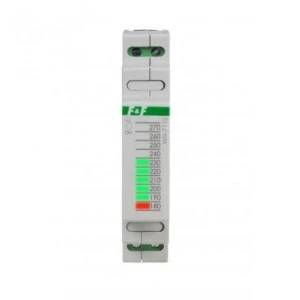

Wskaźnik napięcia WN-711 służy do ciągłego pomiaru wartości napięcia w sieci jednofazowej.
Działanie
Przedział wskazywanego napięcia wynosi od 180 V do 270 V z dokładnością odczytu 10 V. Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Wartość napięcia z przedziału od 190 V do 260 V jest wskazywana świeceniem zielonych diod LED. Wartości skrajne 180 V oraz 270 V wskazywane są poprzez czerwoną diodę LED. Napięcie niższe od 190 V pokazywane jest poprzez miganie czerwonej diody 190 V. Napięcie wyższe od 270 V wskazywane jest poprzez miganie diody znajdującej się najwyżej, lub w przypadku pracy „słupek” miganiem całego bargrafu. Urządzenie może pracować w trybie „słupek” lub „pojedyncza dioda”. Wyboru dokonuje się poprzez zwarcie (lub nie) wyprowadzeń 10-12.
Wartość napięcia jest pokazywana przez 10 sekund, po dotknięciu logo F&F na froncie obudowy.
