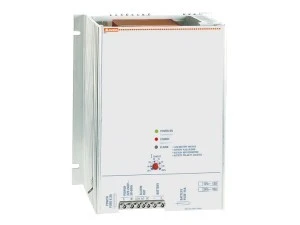

Ładowarka służy do powolnego ładowania akumulatorów ołowiowych stałą wartością napięcia i prądu ładowania.
Wartość prądu można regulować na panelu przednim w zakresie od 30% do 100% wartości pełnej skali.
Dioda LED POWER ON wskazuje, iż urządzenie jest zasilone.
Dioda LED CHARGE wskazuje, iż prąd ładowania jest wiekszy niż 20% ustawionej wartości.
Dioda LED ALARM wskazuje sytuacje alarmową.
Prąd znamionowy na wyjściu - 10 A
Napięcie znamionowe na wyjściu - 24 VDC
Charakterystyka ogólna
– Technologia liniowa
– Obudowa do montażu na płycie wewnątrz szafy (śrubami)
Zabezpieczenia:
– Bezpiecznik na wejściu zasilania
– Bezpiecznik na wyjściu do akumulatora
– Blokada elektroniczna na wypadek zwarcia na zaciskach akumulatora, odwrotnej polaryzacji, przeciążenia wyjścia (<0,5 Ue) i odłączonego akumulatora
Sygnalizacja wskaźnikami LED:
– Obecność napięcia
– Ładowanie (I >0,2 Ic)
– Alarm zadziałania ochrony
Charakterystyka robocza
– Napięcie zasilania pomocniczego: 220...240VAC ±10%, 50/60Hz ±5%
– Prąd ładowania: regulowany 30%...100% Ie
– Cykl ładowania: według normy DIN 41773
– Ograniczenie prądu
– Stopień ochrony: IP00
Alarmy
Możliwe przyczyny alarmu:
– Niskie napięcie akumulatora
– Uszkodzony bezpiecznik akumulatora
– Akumulator niepodłączony
– Odwrotna polaryzacja akumulatora
